Главный экран XIOT-EDITOR
Разберитесь, где в редакторе находятся общие команды и какое окно открыть для своей задачи. После обзора вы сможете найти настройки проекта и контроллера, проверить индикаторы связи, открыть историю сохранений и выбрать удобное расположение рабочих окон.
Для знакомства с экраном откройте существующий проект в editor.xiot.pro с правами редактирования. Если проекта ещё нет, начните с активации лицензии и открытия проекта. Для отображения связи с контроллером он должен быть привязан к проекту.
Видеообзор
Главный экран XIOT-EDITOR — 1 минута 28 секунд
В записи показаны редактор v14.18-3 и официальный XIOT-PLC v14.19. Красная надпись v14.19 означает несовпадение с версией v14.18, закреплённой этим выпуском редактора; это не обозначение beta-версии. Обзор знакомит с интерфейсом: обновление контроллера и проверка быстродействия системы в него не входят.
Музыка: «Dream Culture» — Kevin MacLeod (incompetech.com). Источник. Лицензия CC BY 4.0. Использован фрагмент с уменьшенной громкостью и плавными переходами в начале и конце.
Ниже — те же ориентиры в текстовом виде. Все иллюстрации извлечены из этого видео; время в подписях относится к нему.
1. Найдите общие команды

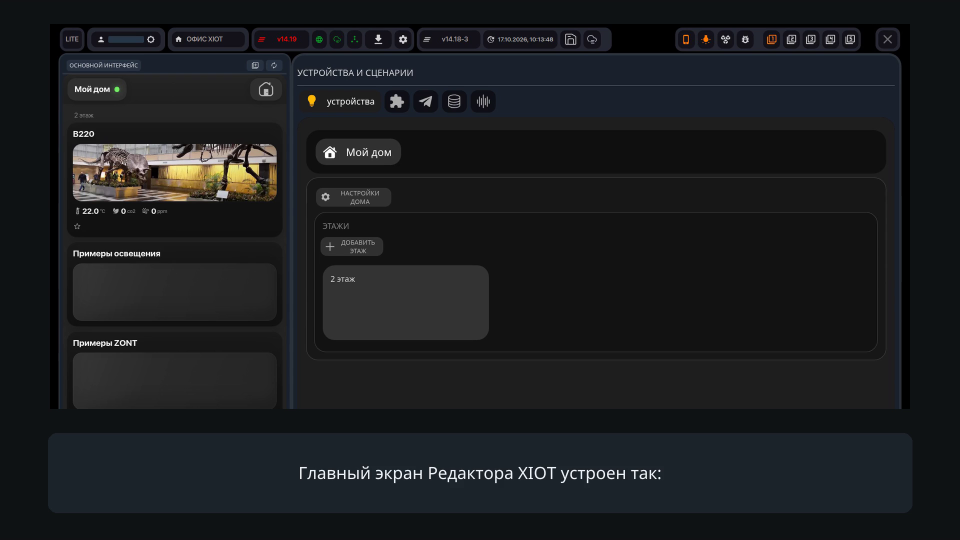

Верхняя панель содержит общие команды, а под ней расположены рабочие окна проекта.
Слева на панели находятся:
- выбор способа работы — автоматически сформировать стандартный интерфейс по структуре проекта или оформить страницы самостоятельно;
- настройки учётной записи и доступа;
- название проекта — нажмите его, чтобы вернуться к общему списку проектов.
2. Проверьте версии и связь
Дальше на верхней панели расположены команды загрузки конфигурации и настройки контроллера. Рядом отдельно показаны версии XIOT-EDITOR и XIOT-PLC — при обращении за помощью уточняйте обе.
Нажмите номер версии редактора, чтобы открыть список доступных выпусков. В обзоре показано открытие списка; выбор другого выпуска и обновление не выполняются.

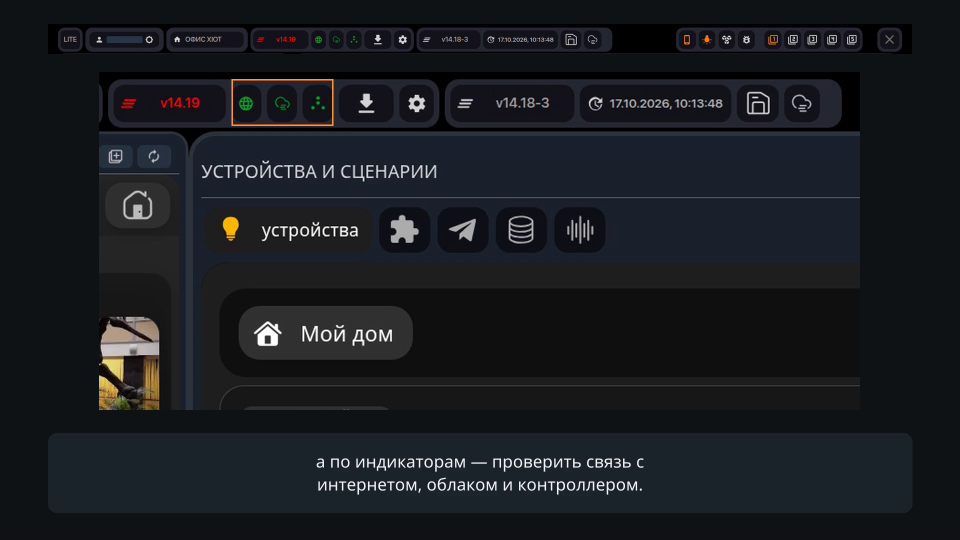

Найдите три индикатора связи: с интернетом, облаком и контроллером. По ним можно понять состояние соединений. Активные индикаторы сами по себе не подтверждают скорость реакции устройств или правильность всех сценариев.
3. Найдите сохранение и историю проекта
Закончив правки, воспользуйтесь командой «Сохранить проект». Рядом расположен индикатор состояния сохранения и ошибок.

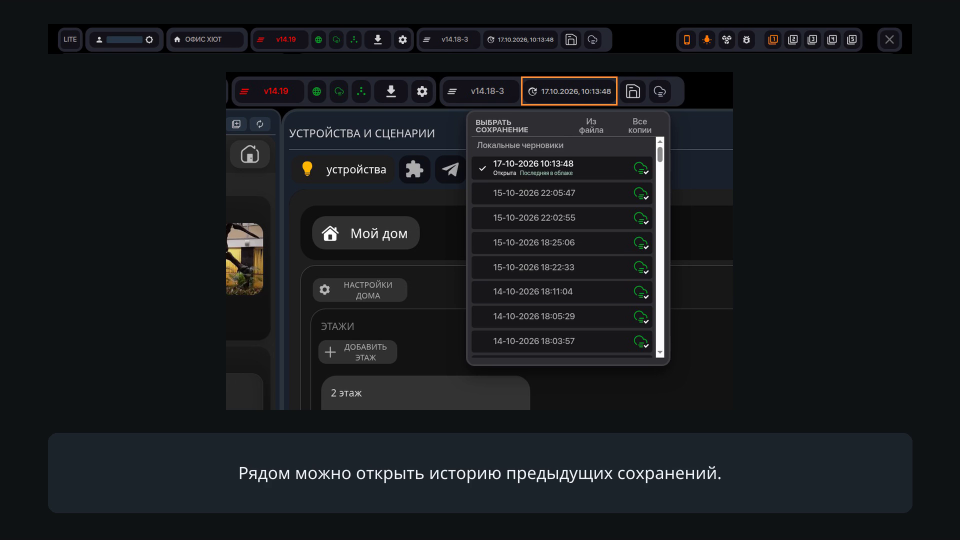

Откройте историю предыдущих сохранений через поле с датой и временем на верхней панели. В списке можно увидеть доступные сохранения проекта. В этом обзоре история только открывается: выбор старой записи и восстановление проекта не показаны.
4. Выберите рабочее окно

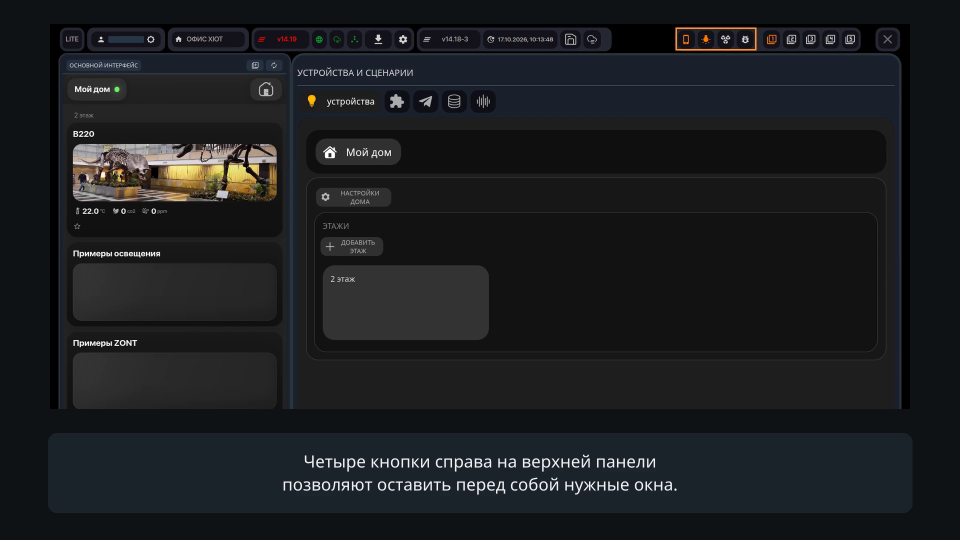

Нужное окно выбирают по задаче. Четыре кнопки справа на верхней панели позволяют показывать и скрывать эти окна.
| Окно | Для чего его открыть |
|---|---|

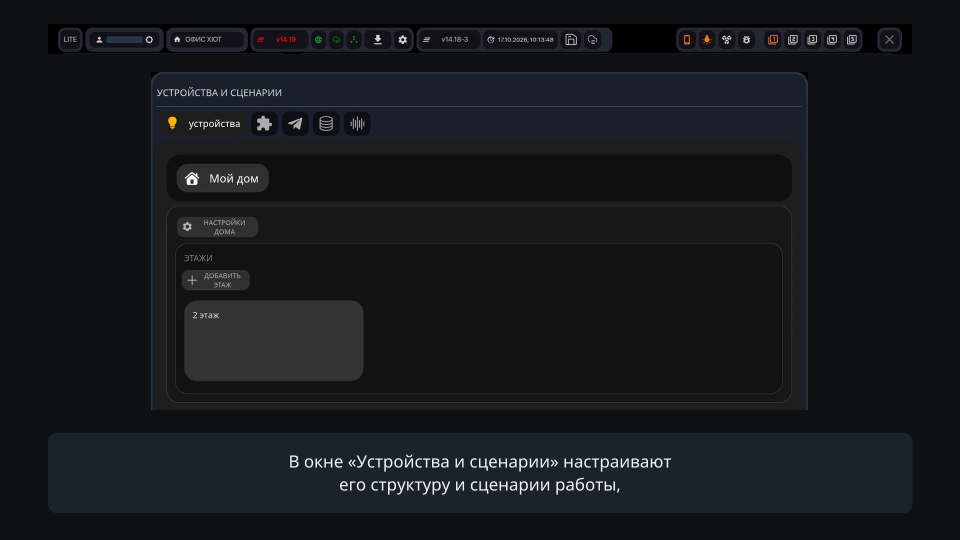

| Устройства и сценарии | Настроить структуру проекта и сценарии работы, связать виртуальные устройства с физическими. |

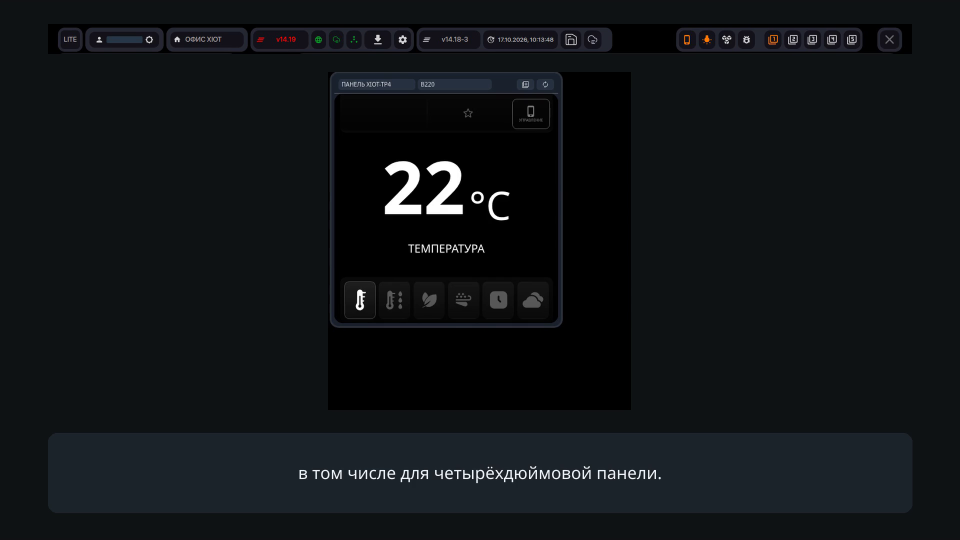

| Приложение | Посмотреть пользовательский интерфейс проекта, в том числе представление для четырёхдюймовой панели. |
| Драйверы | Работать с подключением оборудования и внешних систем. |
| Отладка | Посмотреть команды, события и ошибки при разборе работы проекта. |
В окне «Отладка» часть строк скрыта при подготовке записи для публикации. Это обработка видеозаписи, а не функция редактора.
5. Настройте расположение окон
Нажмите соответствующую кнопку окна справа на верхней панели, чтобы оставить перед собой нужные окна. Повторным нажатием можно вернуть скрытое окно.
Кнопки «Положение окон» переключают сохранённые варианты расположения, размеров и видимости окон. Выберите удобный вариант для текущей задачи.
Команда «Закрыть редактор» возвращает к просмотру пользовательского интерфейса. В ролике показано её расположение; сам переход не выполняется.
Проверьте себя
- Найдите версии редактора и контроллера и три индикатора связи.
- Откройте историю сохранений и найдите команду «Сохранить проект».
- Скройте и снова покажите одно рабочее окно; убедитесь, что оно вернулось.
- Выберите другой вариант «Положение окон» и вернитесь к удобному расположению.
- Для следующей задачи выберите нужное окно: структура проекта — «Устройства и сценарии», предпросмотр — «Приложение», подключение — «Драйверы», события и ошибки — «Отладка».
