Шлюзы и модули управления Seawin KNX

Универсальный модуль управления MG0201.
Шлюз KNX/Modbus TCP MG0301.
IP Router KNX/IP MG0401.
Шлюз кондиционирования 3 в 1 MG0701.

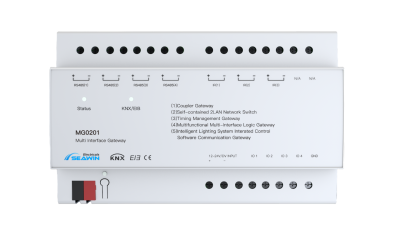

Универсальный модуль управления MG0201

Описание:

Многофункциональный модуль для интеграции различных протоколов и систем в KNX.

Служит связующим звеном между устройствами на разных интерфейсах — RS485, ИК, LAN и “сухими” контактами.

Поддерживает управление по расписанию и календарю, а также логику автоматизации.

Основные функции:

— 4 канала с интерфейсом RS485.

— 3 канала ИК.

— 4 канала ввода-вывода “сухой контакт”.

— 2 LAN-порта (TCP/IP).

— Поддержка функций часов реального времени и календаря (до 128 событий).

— Возможность управления сценами по расписанию.

— Работа в роли коплера-соединителя KNX.

Параметр	Значение
Напряжение на шине	21–30 В DC
Ток потребления устройства	≤ 12 мА
Вспомогательное напряжение	24 В DC
Вспомогательный ток	≤ 75 мА
Размер (Ш×В×Г)	145×90×64 мм
Тип установки	DIN-рейка

Документация: Руководство пользователя (PDF)

Источник: Официальная страница Seawin

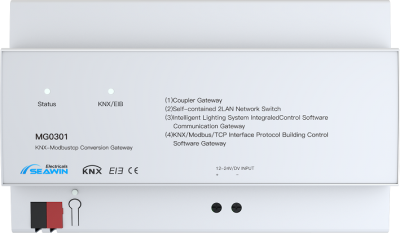

Шлюз KNX/Modbus TCP MG0301

Описание:

Интерфейс для интеграции систем KNX и Modbus TCP.

Работает как Modbus-slave и обеспечивает двусторонний обмен данными между сетями.

Используется для интеграции датчиков и исполнительных устройств Modbus в KNX-инфраструктуру.

Основные функции:

— Двухнаправленная передача данных KNX/Modbus.

— Поддержка чтения параметров: температура, влажность, освещённость, ток, напряжение, мощность и др.

— Работа по стандартному протоколу Modbus TCP.

— Поддержка обмена 1-битными и многобайтовыми данными.

— Встроенная функция коплера-соединителя KNX.

Параметр	Значение
Напряжение на шине	21–30 В DC
Ток потребления устройства	≤ 12 мА
Вспомогательное напряжение	24 В DC
Вспомогательный ток	≤ 75 мА
Размер (Ш×В×Г)	145×90×64 мм
Тип установки	DIN-рейка

Источник: Официальная страница Seawin

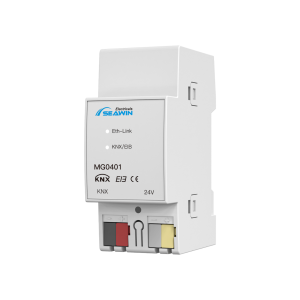

IP Router KNX/IP MG0401

Описание:

Маршрутизатор KNX/IP используется для соединения различных линий KNX через IP-сеть.

Поддерживает передачу телеграмм KNXnet/IP, загрузку и конфигурацию устройств через ETS.

Может работать как коплер-соединитель между линиями.

Основные функции:

— Полнофункциональный KNXnet/IP роутер.

— Поддержка 5 одновременных IP-клиентов (100 Мбит/с).

— Передача данных KNX через Ethernet.

— Функция фильтрации сообщений для снижения нагрузки шины.

— Поддержка программной загрузки приложений через ETS.

Параметр	Значение
Напряжение на шине	21–30 В DC
Ток потребления устройства	≤ 12 мА
Вспомогательное напряжение	24 В DC
Вспомогательный ток	≤ 25 мА
Мощность шины	≤ 360 мВт
Размер (Ш×В×Г)	38×90×64 мм
Тип установки	DIN-рейка

Документация: Руководство пользователя (PDF)

Источник: Официальная страница Seawin

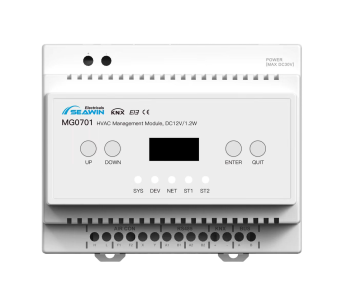

Шлюз кондиционирования 3 в 1 MG0701

Описание:

Интеграционный шлюз для управления системами HVAC (отопление, вентиляция, кондиционирование) через KNX.

Позволяет использовать стандартные панели KNX для управления внутренними блоками кондиционеров.

Подходит для систем BMS и BA.

Основные функции:

— Управление режимами, температурой и скоростью вентиляторов.

— Поддержка брендов: Daikin, Mitsubishi Heavy Industries, Hitachi и др.

— Поддержка обратной связи (статусы, температура, режим, скорость вентилятора).

— Настройка и обновление через Bluetooth и WeChat.

— Возможность локального и удалённого управления.

Параметр	Значение
Напряжение на шине	21–30 В DC
Ток потребления устройства	≤ 12 мА
Вспомогательное напряжение	12 В DC
Вспомогательная мощность	< 2 Вт
Способ установки	Рельс/место
Обновление конфигурации	Bluetooth + WeChat
Размер (Ш×В×Г)	106×96×58 мм

Документация: Руководство пользователя (PDF)

Источник: Официальная страница Seawin

Производитель: Seawin Electric Co., Ltd.

Страна: Китай
