Инструкция по подключению штепсельных розеток

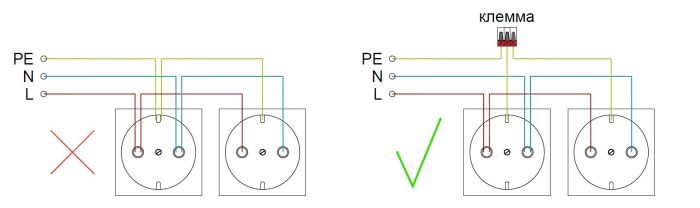

Правильное подключение заземления в розетках

ПУЭ 1.7.139: Соединения и присоединения заземляющих, защитных проводников и проводников системы уравнивания и выравнивания потенциалов должны быть надёжными и обеспечивать непрерывность электрической цепи.

Из указанных правил ясно, что заземляющий кабель не должен прерываться.

Например, при замене розеточного механизма не должно произойти разрыва заземляющего кабеля.

Поэтому необходимо заземляющий кабель подключать через соединительную клемму.

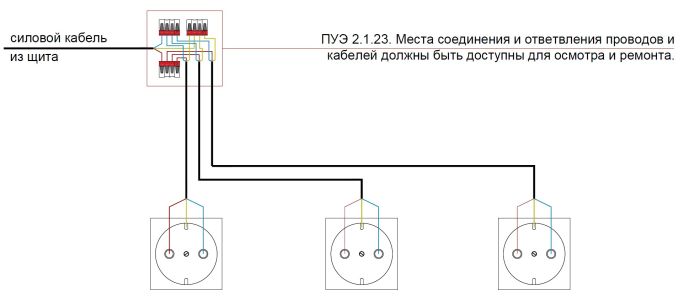

Подключение розеток по схеме «звезда» через монтажную коробку

ПУЭ 2.1.23: Места соединения и ответвления проводов и кабелей должны быть доступны для осмотра и ремонта.

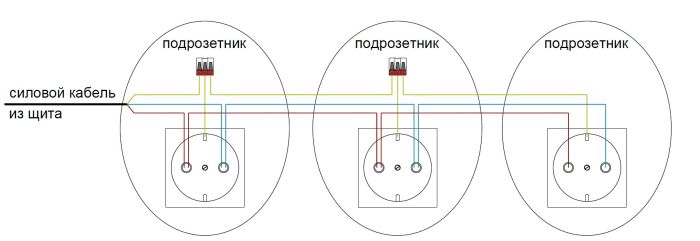

Правильное подключение группы розеток

Используются подрозетники с соединительными клеммами.
Все соединения выполнены параллельно с обеспечением непрерывности защитного проводника (PE).
Учитывается сохранность контактов и возможность обслуживания.
