Линейные соединители Module E
Линейный соединитель Module E LC-S.1-1
-

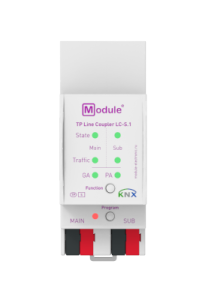

LC-S.1-1 -

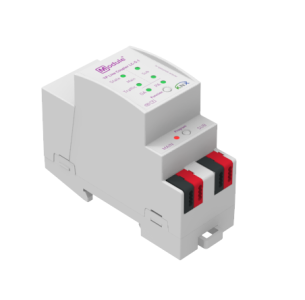

LC-S.1-1 — вид сбоку
Линейный соединитель LC-S.1 объединяет гальванически развязанные линии TP, может фильтровать трафик в соответствии со встроенными таблицами фильтров для групповой связи и при необходимости работать как повторитель без фильтрации.
Описание
- Объединение двух гальванически развязанных линий
- Фильтрация трафика по встроенным таблицам фильтров
- Поддержка работы в режиме повторителя (без фильтрации)
- Раздельные фильтры маршрутизации для групповых и индивидуальных телеграмм
- Кнопка на лицевой панели для временного отключения фильтрации
- Поддержка длинных сообщений APDU до 240 байт
- Светодиодная индикация состояний
- Встроенный ACK-генератор
- Питание от шины, низкое энергопотребление
- Установка на DIN-рейку 35 мм (2 TE)
Технические характеристики
| Параметр | Значение |
|---|---|
| Спецификация интерфейса | TP-256 |
| Программа конфигурации | ETS 4 и старше |
| Подключение к шине | 4-проводный соединитель EIB (PUSH WIRE) для кабеля TP1 0,8 мм Ø |
| Физический адрес по умолчанию | 15.15.0 |
| Питание устройства | от шины (Main) 21…30 В DC |
| Потребление по шине (29 В DC) | \< 10 мА / \< 300 мВт |
| Диапазон рабочих температур | −5…+45 °C |
| Влажность во время работы | 5–93 % (без конденсата) |
| Степень защиты | IP20, в чистой среде |
| Тип монтажа | DIN-рейка 35 мм |
| Размеры | 36 × 90 × 71 мм (2 TE) |
| Вес | 62 г |
Документы
Ссылки
Производитель: Module Electronic
