Гибридные модули входов/выходов Module E
Гибридные модули входов/выходов с термоконтролем Module Electronic UCTS
-

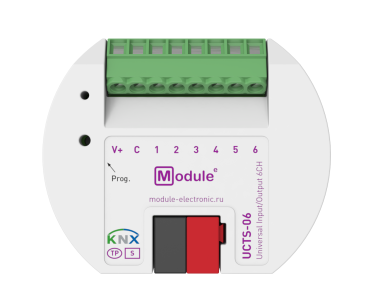

UCTS-06 mini -

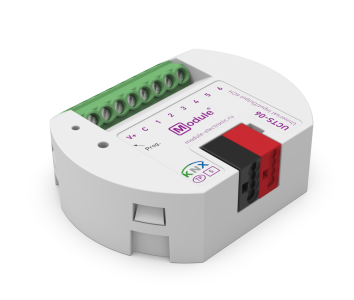

UCTS-06 mini — вид сбоку -

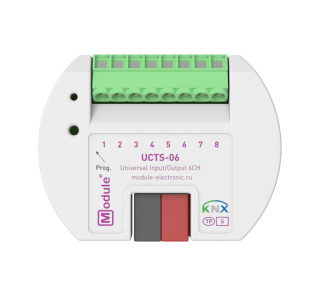

UCTS-06 -

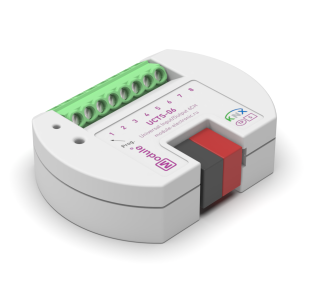

UCTS-06 — вид сбоку -

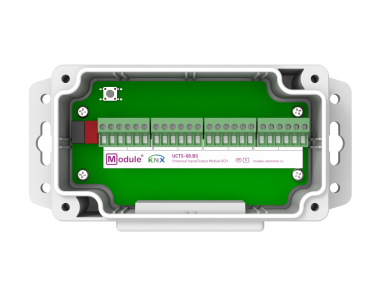

UCTS-08.BS -

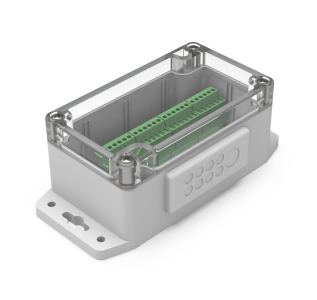

UCTS-08.BS — вид сбоку -
UCTS-08 -

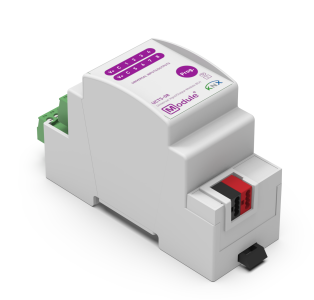

UCTS-08 — вид сбоку -
UCTS-24 -

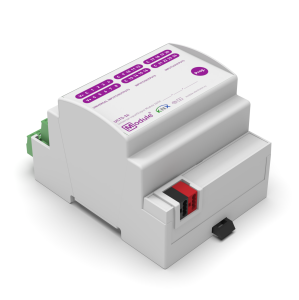

UCTS-24 — вид сбоку
UCTS-06 mini (артикул 18005)
Гибридный модуль входов/выходов с функцией термоконтроля для скрытого монтажа (подрозетник/распредкоробка).
6 независимых каналов (вход/LED-выход), из них:
- 2 канала с подключением датчиков температуры (TE-01/TE-02, Pt1000, NTC);
- 2 канала с подключением датчиков протечки (например, Neptun SW005).
Поддерживаются: счётчик импульсов, реакции на нажатие/отпускание и длинное/короткое нажатие, отправка до 4 телеграмм на событие, управление шторами/сценами/диммером (классическое и процентное), 2 независимых Т-контроллера (2-точечный/PI/PI-PWM), мониторинг датчиков, питание от шины.
Ссылки
UCTS-08.BS (артикул 18004)
Исполнение в влагозащищённом корпусе (настенное крепление).
8 каналов (вход/LED-выход), каждый может работать как дискретный вход либо выход индикации.
Все 8 каналов допускают подключение датчиков температуры (TE-01/TE-02, Pt1000, NTC) или датчиков протечки.
Логика и функции аналогичны UCTS-06 mini:
- импульсный счётчик, управление шторами/сценами/диммером
- 2 Т-контроллера (2-точечный/PI/PI-PWM)
- мониторинг датчиков, питание от шины.
Ссылки
UCTS-06 (артикул 18001)
Гибридный модуль для скрытого монтажа.
6 каналов (вход/LED-выход), из них 2 — для датчиков температуры и 2 — для датчиков протечки.
Полный набор функций термоконтроля и логики, питание от шины.
| Параметр | Значение |
|---|---|
| Количество дискретных входов/выходов | 6 (каналы 1–6) |
| Напряжение/ток каналов | 3,3 В / 2 мА |
| Общих клемм COM | 1 |
| Макс. длина подключаемого кабеля | 50 м |
| Входы датчиков температуры | 2 (каналы 1–2), TE-01/TE-02, Pt1000, NTC (по одному/канал) |
| Входы датчиков протечки | 2 (каналы 5–6), питание ≤5,5 В / 1 мА, выход OC (Neptun SW005 или аналог) |
| Нагрузка датчиков (питание) | +5,5 В / 3 мА |
| Общее число одновременных датчиков | до 2 датчиков 1-wire и 2 датчиков протечки |
| Сечение проводов / момент | 0,2–1,5 мм² / 0,2 Н·м |
| Интерфейс / ETS | TP-256 / ETS5 |
| Подключение к шине | 4-проводный EIB (PUSH WIRE) |
| Питание / потребление | от шины KNX / < 20 мА (< 600 мВт) |
| Диапазон температур / влажности | 0…+45 °C / 5–95 % без конденсата |
| Степень защиты / монтаж | IP20 / в подрозетник или распредкоробку |
| Габариты / масса | 51 × 40 × 15 мм / 21 г |
Документы
Ссылки
UCTS-08 (артикул 18003)
8 каналов (вход/LED-выход), все каналы допускают подключение датчиков температуры или протечки.
Функции аналогичны UCTS-06 (сценарии, шторы, диммирование, 2 Т-контроллера, PI/PI-PWM, мониторинг).
| Параметр | Значение |
|---|---|
| Количество дискретных входов/выходов | 8 (каналы 1–8) |
| Напряжение/ток каналов | 3,3 В / 2 мА |
| Общих клемм COM | 1 |
| Макс. длина кабеля | 50 м |
| Входы датчиков температуры | 8 (каналы 1–8), TE-01/TE-02, Pt1000, NTC |
| Входы датчиков протечки | 8 (каналы 1–8), питание ≤5,5 В / 1 мА, выход OC |
| Нагрузка датчиков (питание) | +5,5 В / 3 мА |
| Прочие параметры | как у UCTS-06 (интерфейс, ETS, питание, климат, монтаж) |
Документы
Ссылки
UCTS-24 (артикул 18002)
24 канала (вход/LED-выход), 8 каналов допускают подключение датчиков температуры либо протечки.
Полный набор логических и термо-функций, установка на DIN-рейку 35 мм.
| Параметр | Значение |
|---|---|
| Количество дискретных входов/выходов | 24 (каналы 1–24) |
| Напряжение/ток каналов | 3,3 В / 2 мА |
| Общих клемм COM | 6 |
| Макс. длина кабеля | 50 м |
| Входы датчиков температуры | 8 (каналы 1–8), TE-01/TE-02, Pt1000, NTC |
| Входы датчиков протечки | 8 (каналы 1–8), питание ≤5,5 В / 1 мА, выход OC |
| Нагрузка датчиков (питание) | +5,5 В / 3 мА |
| Интерфейс / ETS | TP-256 / ETS5 |
| Подключение к шине | 4-проводный EIB (PUSH WIRE) |
| Питание / потребление | от шины KNX / < 20 мА (< 600 мВт) |
| Климат / защита | 0…+45 °C, 5–95 % без конденсата / IP20 |
| Монтаж | DIN-рейка 35 мм |
Документы
Ссылки
Производитель: Module Electronic
