Универсальные интерфейсы Donel
Устройства Donel KNX: универсальные интерфейсы, бинарные входы, актуаторы Mini
-
DCTBIF040001 — универсальный интерфейс (DIN) -

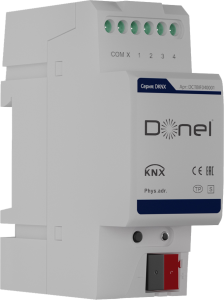

DCTBIF040001 — вид сбоку -

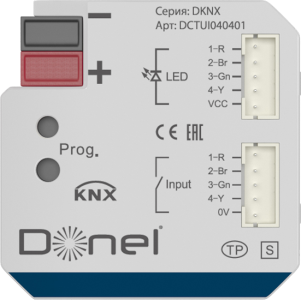

DCTUI040401 — универсальный интерфейс 12 В -

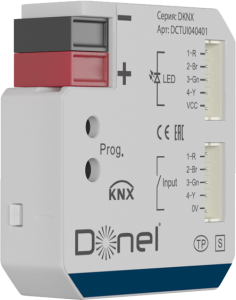

DCTUI040401 — вид сбоку -
DCTBI040001 — бинарный вход -
DCTBI040001 — вид сбоку -

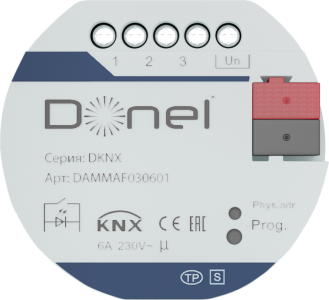

DAMMAF030601 — многофункциональный актуатор Mini -

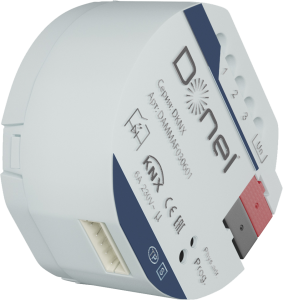

DAMMAF030601 — вид сбоку
DCTBIF040001 (Универсальный интерфейс KNX, 4 канала, DIN-рейка)
- 4 универсальных входа
- Монтаж на DIN-рейку
- Поддержка переключателей, кнопок и датчиков с «сухим контактом»
- Возможность отправки значений, работы со сценами и логикой
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота упаковки | 64 мм |
| Ширина упаковки | 90 мм |
| Длина упаковки | 36 мм |
| Вес брутто | 4629 г |
| Цвет | Серый |
Документы
DCTUI040401 (Универсальный интерфейс KNX, 4 канала, 12 В)
- 4 входа
- Питание 12 В
- Компактный корпус для интеграции в оборудование или распределительные коробки
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота упаковки | 11,7 мм |
| Ширина упаковки | 46 мм |
| Длина упаковки | 46 мм |
| Вес брутто | 1234 г |
| Цвет | Серый |
Документы
DCTBI040001 (Бинарный вход KNX, 4 канала)
- 4 канала для считывания сигналов AC/DC
- Поддержка широкого диапазона входных напряжений
- Подходит для переключателей, датчиков, внешних событий
- Расширенные функции: сцены, последовательности, счёт, логика
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота упаковки | 64 мм |
| Ширина упаковки | 90 мм |
| Длина упаковки | 36 мм |
| Вес брутто | 4629 г |
| Цвет | Серый |
| Количество каналов | 4 |
| Диапазон напряжений | 0…265 В AC/DC |
| Входной ток | до 2 мА |
| Сигнал «0» | 0…3 В AC/DC |
| Сигнал «1» | 9…265 В AC/DC |
| Макс. длина кабеля | ≤100 м (1,5 мм²) |
Функции
- Переключение и диммирование
- Управление жалюзи
- Отправка значений
- Сцены
- Многоуровневое управление
- Последовательности
- Стандартный и дифференциальный счёт
- Принудительное управление
Документы
DAMMAF030601 (Многофункциональный актуатор Mini, 3 канала)
- 3 независимых канала
- Универсальное назначение каналов:
* переключатель * управление шторами * управление вентилятором * управление клапаном
- Поддержка двигателей AC и с «сухим контактом»
- Поддержка вентиляторов (1–3 скорости)
- Поддержка клапанов 2/4 труб
- Поддержка режимов нагрева/охлаждения
- Входы «сухой контакт» для локального управления
- LED-индикаторы (5 В или 12 В, общий катод/анод)
Технические характеристики
| Параметр | Значение |
|---|---|
| Цвет | Серый |
Функциональные возможности
- Переключение: задержки, мигание, сцены, логика
- Жалюзи: позиционирование, защита от солнца
- Вентилятор: стандартный/авто/принудительный режимы
- Клапаны: 3-точечный, 2-позиционный, непрерывный, ШИМ
- Нагрев: 2-позиционный, ШИМ, непрерывный
- Входы: переключение, диммирование, сцены, мультиоперации
- LED-управление
Документы
Производитель: Donel
