Инструкция по подключению замка Dircode DM-3 к контроллеру XIOT-PRO-V8

🔧 Состав системы

Электромеханический замок Dicode DM-3
Контроллер XIOT-PRO-V8
Модуль дискретных выходов WBE2-DO-SSR-2 (оптореле)
Блок питания Tantos TS-5A-DIN-UPS (12 В, 5 A)
Внешний аккумулятор 12 В 2,2 А·ч (резервное питание)

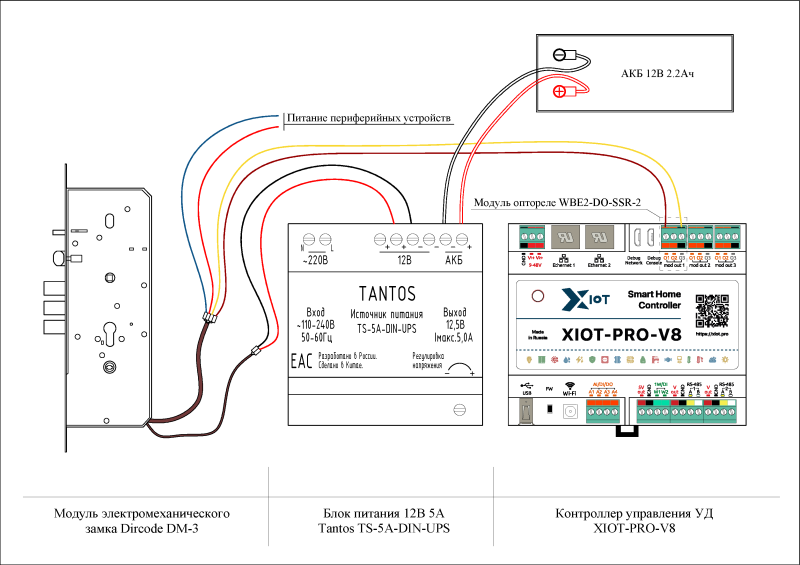

📐 Схема подключения

🧩 Подключение замка

Красный провод → «+12В» блока питания
Чёрный провод → «–12В» блока питания
Жёлтый провод → выход модуля WBE2-DO-SSR-2 (Канал 1)
Коричневый провод → общий с WBE2-DO-SSR-2 (GND)

🔋 Питание

Замок питается от Tantos TS-5A-DIN-UPS (12 В).
Внешний АКБ 12 В 2,2 А·ч подключён к клеммам АКБ блока питания.
При пропадании сети замок продолжает работу от АКБ.

🎛 Управление

Управление осуществляется через XIOT-PRO-V8, который включает канал оптореле WBE2-DO-SSR-2.
При замыкании жёлтого провода на общий через WBE2-DO-SSR-2 замок открывается.
Длительность импульса определяется настройками XIOT-PRO-V8 (рекомендуется 0,5–2 сек).

🔗 Подключение периферийных устройств

Замок Dicode DM-3 имеет отдельный вывод питания для внешних устройств: жёлтый (+12 В) и синий (–12 В).
Эти линии питаются от того же блока Tantos TS-5A-DIN-UPS, что запитывает замок.
К ним можно подключить считыватель карт, клавиатуру.
Сухой контакт периферийного устройства подключается параллельно управляющей цепи замка (коричневый и жёлтый провода DM-3).
При срабатывании устройства контакт замыкается, и замок открывается так же, как при команде от контроллера XIOT-PRO-V8.

📌 Заключение

Замок Dicode DM-3 питается от блока Tantos TS-5A-DIN-UPS с резервным аккумулятором и имеет встроенный выход 12 В для подключения периферийных устройств.

Управление выполняется замыканием управляющей цепи (жёлтый + коричневый провода замка) через модуль WBE2-DO-SSR-2 либо сухим контактом внешнего устройства.

Состояния замка по выходам не контролируются — система фиксирует только факт подачи управляющего импульса.
