XIOT + WirenBoard + Arlight DALI-LOGIC-LITE-PS-x1

Каталог устройств → Светильник → Arlight DALI

Общие характеристики и параметры: Светильник. Если шлюз уже подключён, переходите к настройке лампочки в XIOT.

В этой статье разберём полный процесс подключения и настройки шлюза Arlight DALI-LOGIC-LITE-PS-x1 для управления освещением через контроллер Wiren Board и платформу XIOT.

Arlight DALI-LOGIC-LITE-PS-x1

1. 🌐 Подключение оборудования

• Подключаем контроллер Wiren Board и шлюз Arlight DALI-LOGIC-LITE-PS-x1 к локальной сети.
• Скачиваем ПО для настройки шлюза:

 Arlight DALI Configurator

2. ⚙️ Установка и запуск программы

• Запускаем файл ArlightDALIConfigurator.exe.
• Для смены языка переходим в меню:

 File → Options и выбираем Русский.

• В разделе Контроллер → Выбор устройств убеждаемся, что шлюз обнаружен.

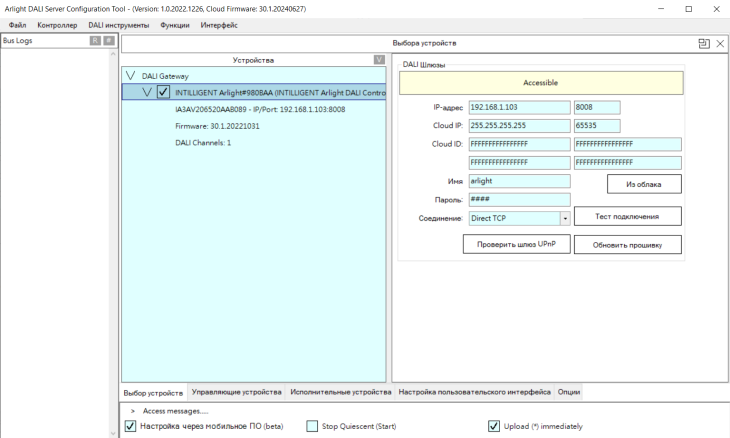

шлюз обнаружен в Arlight DALI Configurator

3. 🔄 Обновление прошивки

• Выполняем обновление прошивки шлюза на последнюю версию на вкладке Функции.

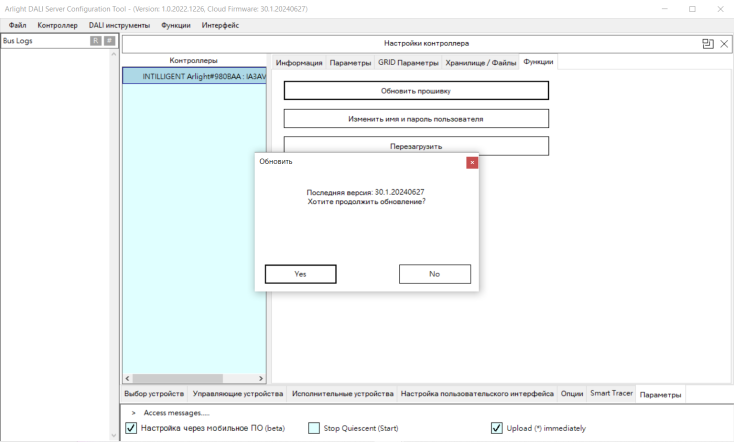

Обновление прошивки PS-x1

4. 🌍 Настройка статического IP

• В меню Контроллер → Параметры переходим на вкладку Параметры.
• Нажимаем Считать чтобы получить заданные параметры.
• Ставим галочку Использовать статический IP адрес.

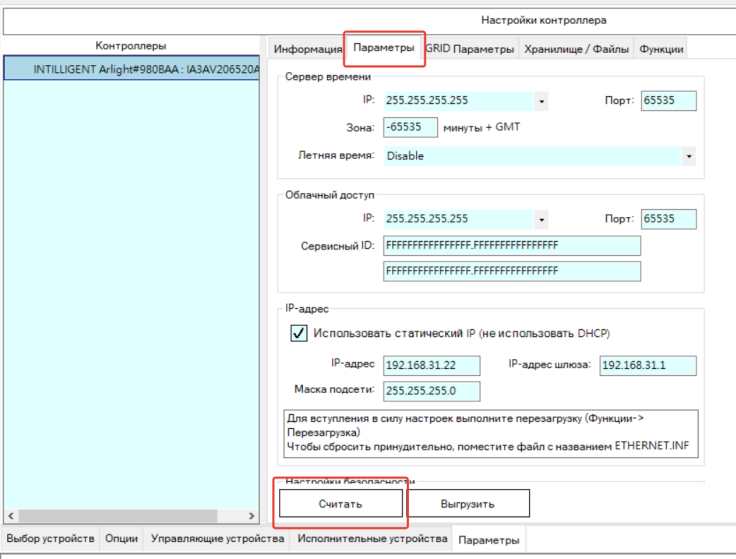

Настройка статического IP адреса

 Это важно, так как связь с Wiren Board будет настроена через Modbus TCP по фиксированному адресу.

• Нажимаем Выгрузить для сохранения.
• Перезагружаем шлюз: вкладка Функции → Перезагрузить.

5. 💡 Сканирование DALI-шины

• В меню выбираем DALI инструменты → Адресация.

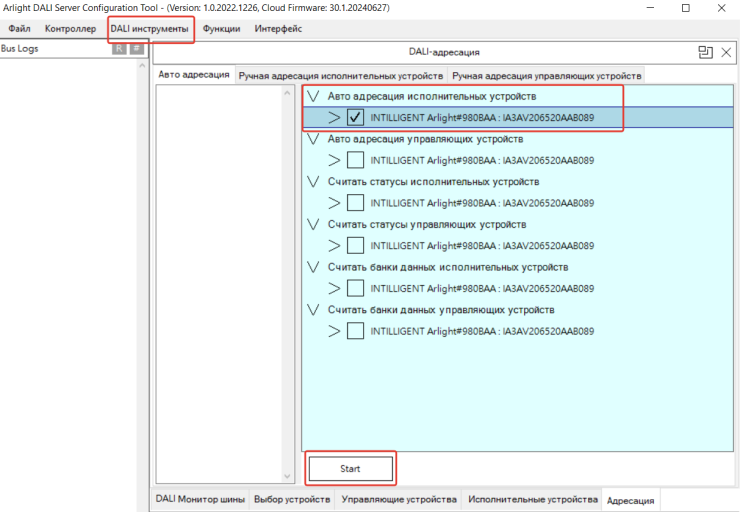

• На вкладке Автоадресация исполнительных устройств нажимаем Start.

•

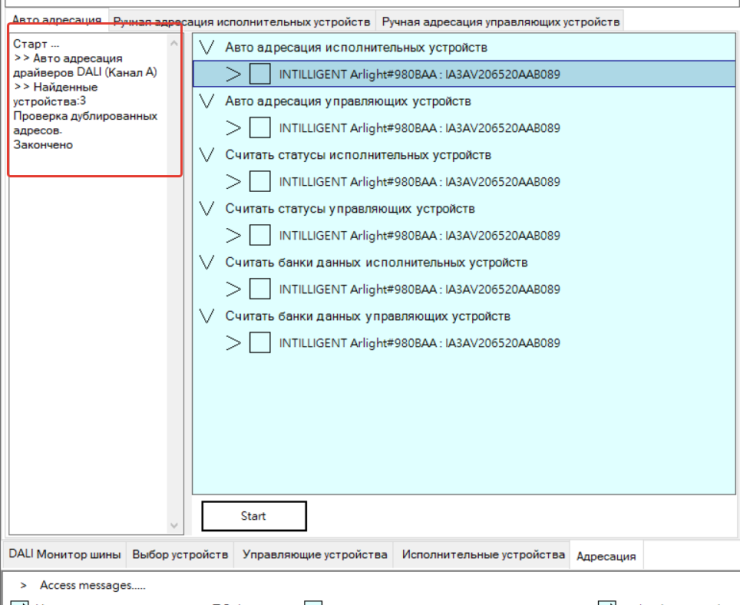

  Авто адресация исполнительных устройств

  Шлюз находит все светильники на DALI-шине.



6. 🔎 Работа с устройствами

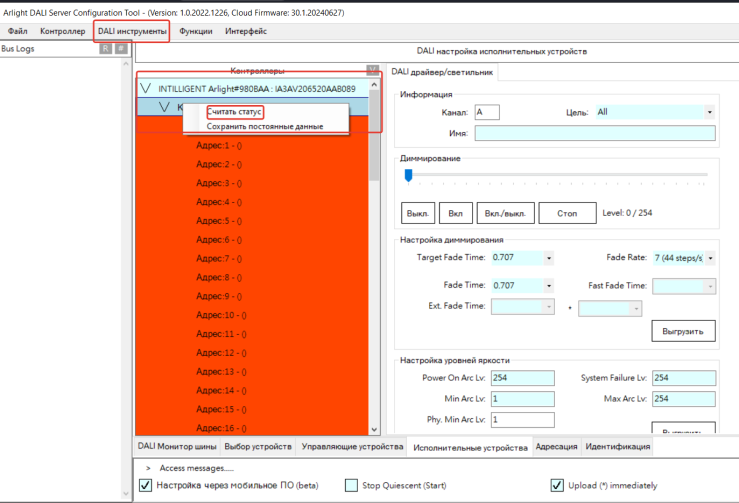

• В меню DALI инструменты → Исполнительные устройства выбираем Канал A → Считать статус.

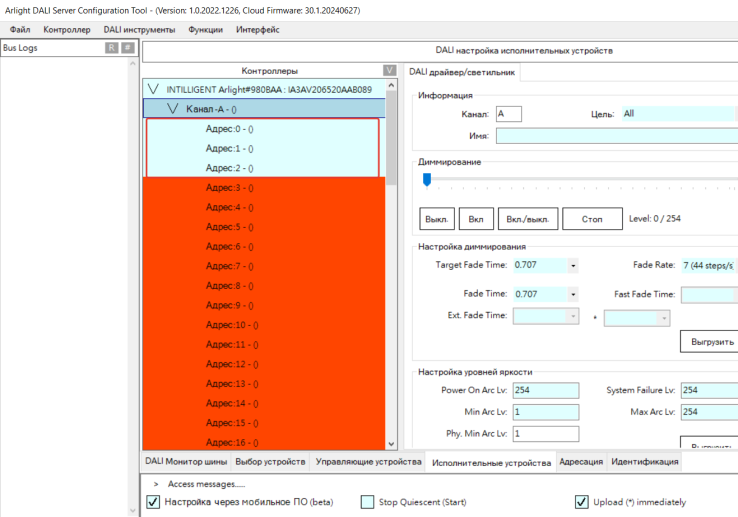

• Видим список найденных светильников.

•

  Список найденных светильников

• Для идентификации выбираем устройство (например, Адрес 0), нажимаем Identify.

•

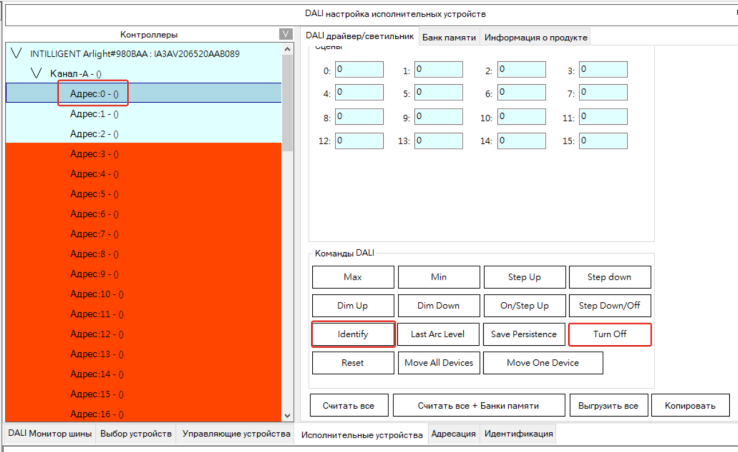

  Идентификация устройств

• Светильник начинает мигать, для завершения жмём Turn Off.

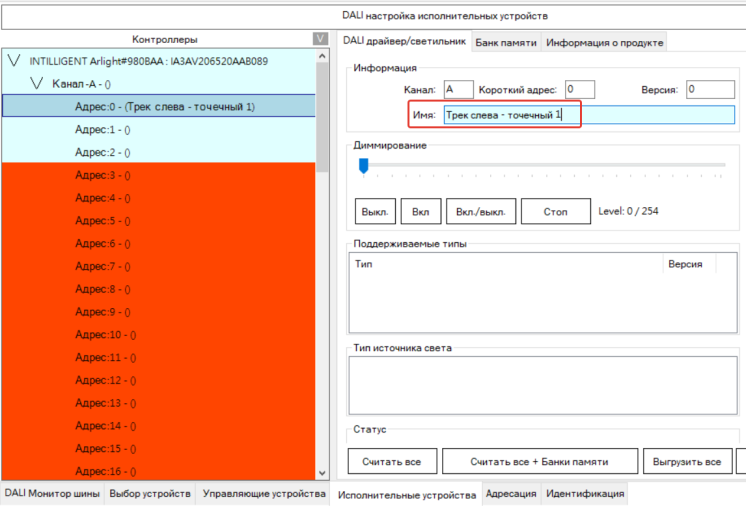

• Переименовываем светильники для удобства.

•

  Переименовываем светильник

7. 🔧 Настройка параметров

• Настраиваем группы:

 - Поддерживается до 64 светильников
 - Управление до 16 групп
 - Групповое управление снижает нагрузку на DALI-шину.

•

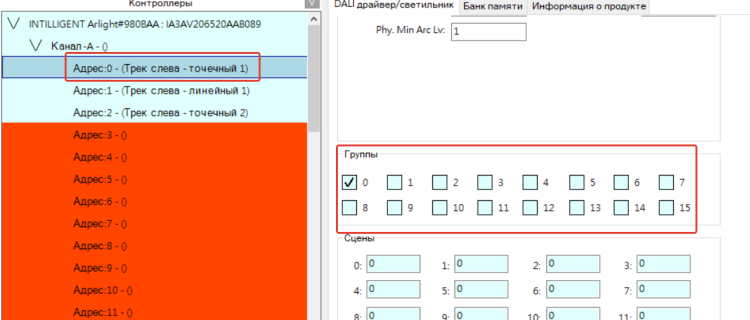

  Добавление светильника в группу

• Настраиваем время плавного включения для каждого светильника индивидуально.

8. 📑 Подключение к Wiren Board

• ⬇️ Скачиваем modbus шаблон ⬇︎ Скачать config-arlight-dali-xiot.json

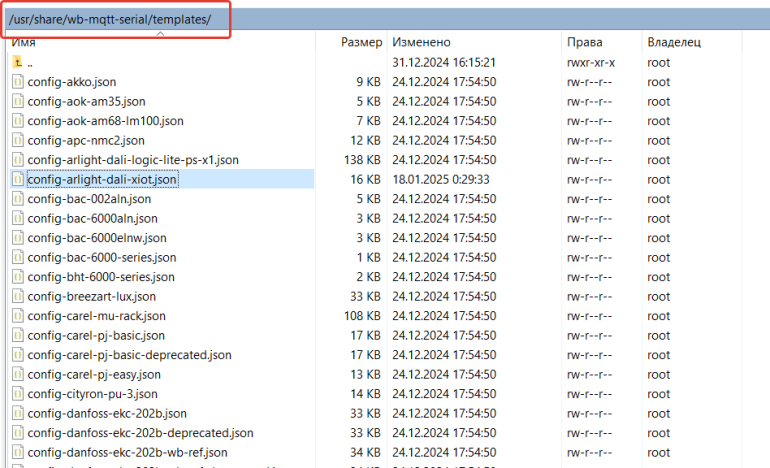

• 📁 Загружаем файл на контроллер в директорию:

 /usr/share/wb-mqtt-serial/templates/

• 🧩 В веб-интерфейсе WB: Настройки → Конфигурационные файлы → Добавить порт.
• 🌐 Выбираем Modbus TCP, указываем IP шлюза (напр. 192.168.100.2) и порт 502, сохраняем.
• ➕ Добавляем устройство вручную и выбираем шаблон:

 INTELLIGENT ARLIGHT DALI-LOGIC-LITE-PS-x1 — XIOT.

• #️⃣ Задаём адрес устройства (1), сохраняем.
• Сохраняем

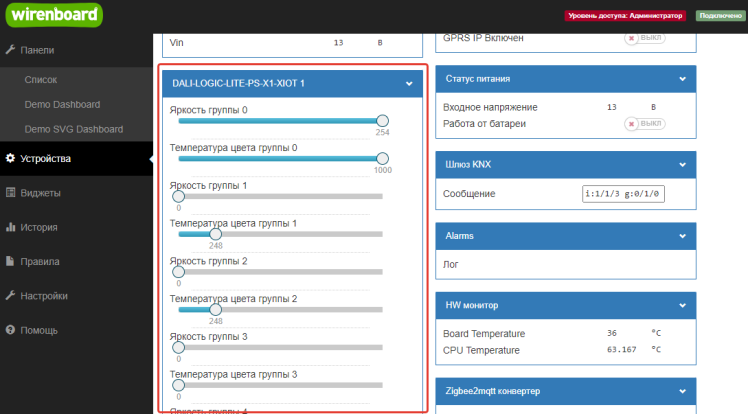

• ✅ Переходим на вкладку «Устройства» и проверяем управление группами DALI.

•

• Яркость регулируется в диапазоне 0 — 254, температура цвета от 80 до 1000, где 80 — это холодный, 1000 теплый.

9. 🎛️ Добавляем устройства в редакторе XIOT

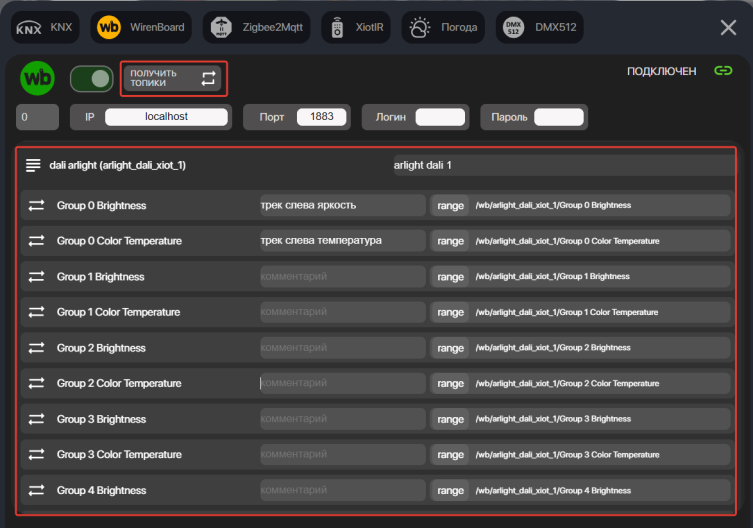

1. Получите каналы через драйвер Wiren Board в редакторе.
2. Найдите нужную группу шлюза. В опубликованном шаблоне есть Group N Brightness и Group N Color Temperature, группы 0–15. Отдельного канала включения группы нет.
3. Сверьте номер группы с настройкой DALI. Можно задать понятные названия полученным группам.

10. 🏠 Добавление в XIOT

1. В нужной комнате создайте лампочку, например «Трек кухни».
2. У характеристики Включение оставьте оба физических адреса пустыми. Галочку возле адреса состояния здесь не ставьте. Не назначайте этому переключателю канал яркости: 0/1 и уровень яркости имеют разный смысл.
3. Активируйте Яркость, назначьте ей канал Group N Brightness нужной группы.
4. Для яркости настройте преобразование: 0 % XIOT → 0, 100 % XIOT → 254. Средняя точка 50 % соответствует 127. Согласуйте также обратное преобразование состояния.
5. Если светильники группы поддерживают регулируемый белый свет, активируйте Температуру цвета и выберите Group N Color Temperature той же группы. Для обычной одноцветной группы характеристика не нужна.
6. Для температуры цвета задайте 0 % XIOT → 1000 (тёплый край), 100 % XIOT → 80 (холодный). Это обратная шкала данного шлюза; не вводите эти значения как проценты XIOT.
7. Назначьте адрес состояния каждой используемой характеристики там, где канал действительно возвращает значение, и включите ожидание ответа. Один только адрес записи не подтверждает наличие физической обратной связи.

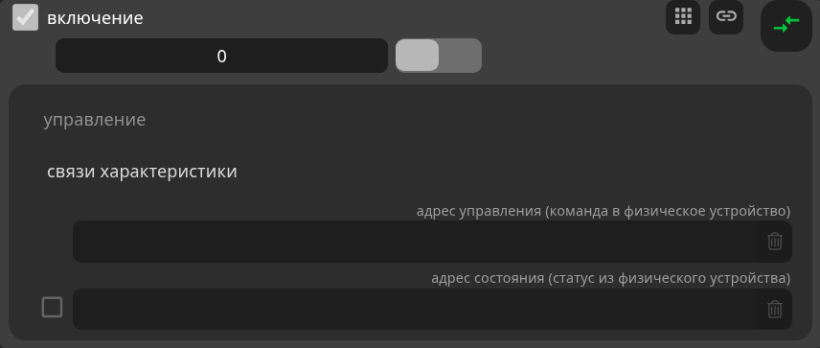

«Свет DALI»: у включения нет физических адресов, галочка ожидания состояния снята.

Канал температуры цвета задаёт оттенок белого света в выбранной группе. Для подтверждения команды нужен адрес, из которого шлюз возвращает фактическое состояние. Назначьте его и включите ожидание ответа. Если оборудование предоставляет только управление, оставьте адрес состояния пустым и галочку ожидания выключенной.

Пример группы 0

В примере «Свет DALI» используется группа 0. У яркости в обоих полях выбран Group 0 Brightness. В шаблоне XIOT, приложенном к этой статье, этот канал объединяет запись команды и чтение яркости. В другом шаблоне каналы могут быть разделены — выбирайте адреса по его назначению.

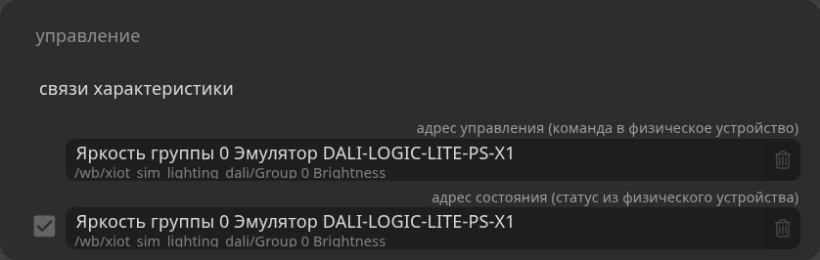

Яркость группы 0: адреса управления и состояния, ожидание ответа включено.

Шкала задаётся через кнопку соответствия значений у яркости: 0 % → 0, 100 % → 254. Промежуточные значения пересчитываются между крайними точками.

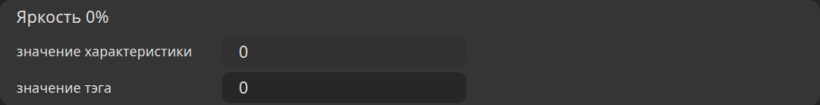

Соответствие яркости: 0 % XIOT передаётся как 0.

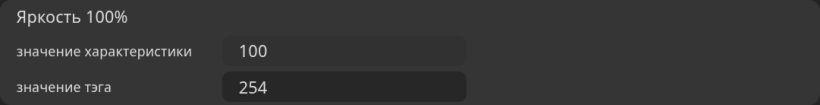

Соответствие яркости: 100 % XIOT передаётся как 254.

11. ⚡ Дополнительные настройки

• Включение через изменение яркости — да. Выключение отправляет яркость 0, включение восстанавливает запомненный уровень; если предыдущего уровня нет, свет включается на 100 %.
• Минимальный уровень яркости при включении задайте явно по светильнику, например 10 % для начальной проверки. При восстановлении слишком низкий уровень будет поднят до минимума. Это не постоянный нижний предел ползунка.
• Для пошагового изменения яркости можно начать с шага 5 и задержки 5 (0,5 с), затем подобрать скорость. Пошаговое уменьшение доходит до 1 %; для выключения подайте команду выключения.

Пока светильник выключен, заданная яркость выше нуля запоминается для следующего включения. Для включения подайте команду Включение. Подробное описание и примеры работы параметров — в общей статье.

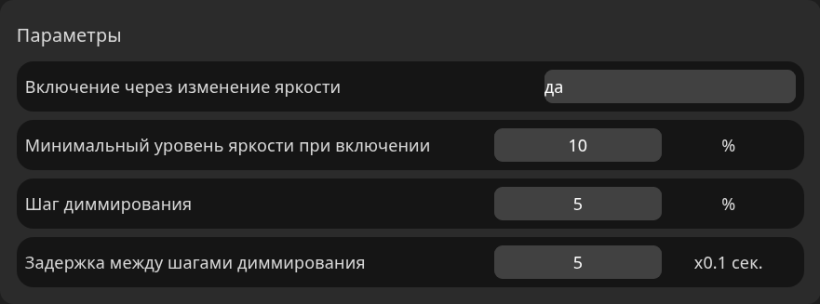

«Свет DALI»: включение через яркость, минимум 10 %, шаг 5 %, задержка 0,5 с.

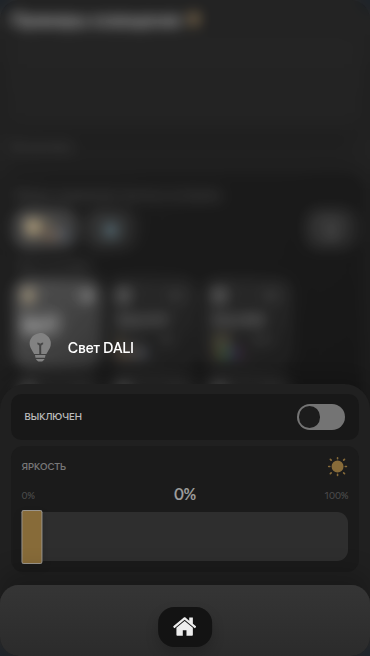

Группа DALI в приложении

Нажмите и удерживайте карточку светильника, чтобы открыть подробное управление.

«Свет DALI» в предпросмотре приложения: переключатель и регулировка яркости одной группы.

Для группы с регулируемым белым светом см. отдельный пример CCT со снимками цветовой температуры.

Проверка настройки в XIOT

1. Загрузите конфигурацию и дождитесь завершения операции.
2. Проверьте выключение: в канале яркости нужной группы должно появиться 0.
3. Включите свет и проверьте восстановление ненулевого уровня. Отдельно проверьте первое включение после создания устройства.
4. Проверьте яркость 0/50/100 % XIOT и соответствующие значения 0/127/254 шлюза.
5. Для CCT проверьте тёплый и холодный края, промежуточное значение и наличие обратного состояния.
6. Проверьте внешнюю кнопку DALI, отображение состояния в XIOT и управление из приложения.

✅ Итог

После применения настроек светильники доступны в приложении XIOT. Можно включить биодинамическое управление освещением, объединять светильники в группы и использовать автоматические сценарии.
