KNX-модули для мотора штор WD0222.0000 / WD0222.0001

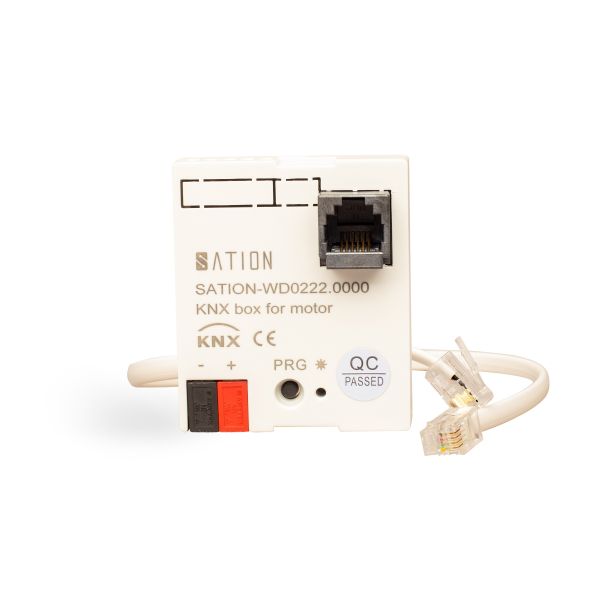

KNX-модуль для мотора штор WD0222.0000 — вид спереди.

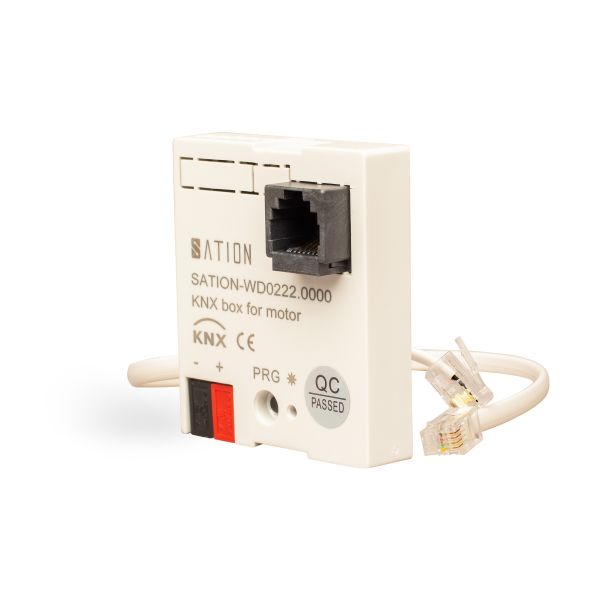

KNX-модуль для мотора штор WD0222.0000 — вид сбоку.

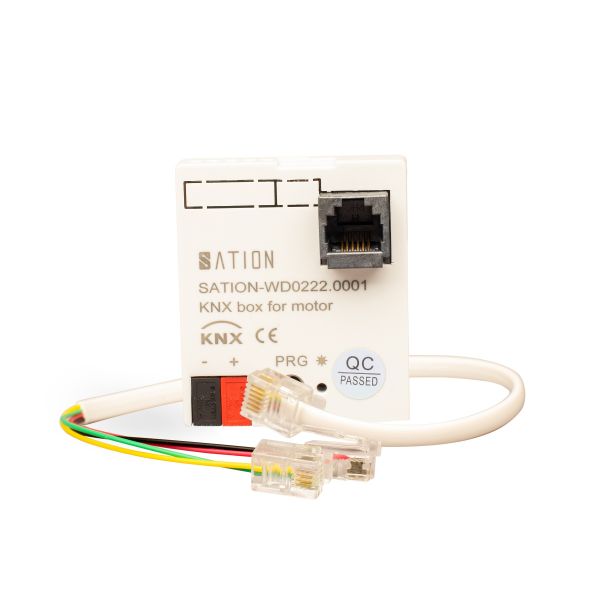

KNX-модуль для мотора штор WD0222.0001 — вид спереди.

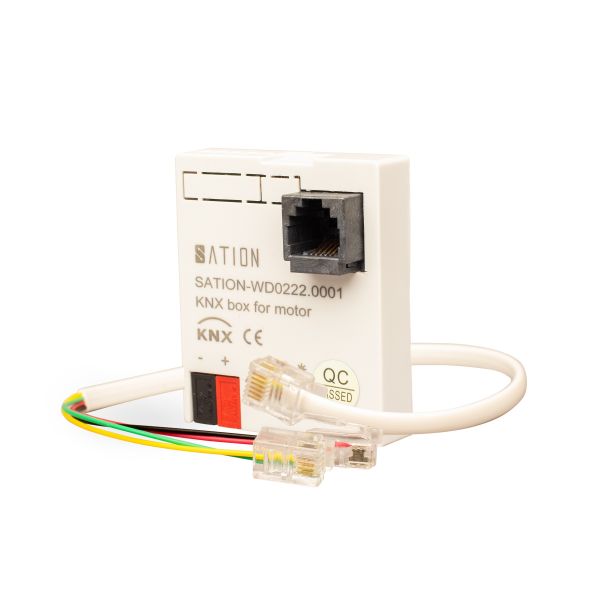

KNX-модуль для мотора штор WD0222.0001 — вид сбоку.

Описание:

KNX-модули SATION WD0222.0000 и WD0222.0001 представляют собой преобразователи интерфейса для электродвигателей штор, рольставен и жалюзи, оснащённых интерфейсом RS485. Они обеспечивают интеграцию моторных приводов в систему автоматизации KNX и позволяют управлять положением штор через стандартные сценарии KNX.

Прибор подключается к шине KNX/TP256 через красно-чёрный разъём и к магистрали RS485 через разъём RJ12 (модель WD0222.0000) или через двухполюсный винтовой терминал A–B (модель WD0222.0001).

Для корректной работы двигателей необходимо предварительно установить предельные точки движения (открытие/закрытие). После подключения модуль автоматически определяет адрес двигателя по шине RS485.

Процедура загрузки индивидуального адреса KNX стандартная. Настройка выполняется через ETS с использованием приложения «SATION-WD0202 Shutter Actuator 2-fold».

WD0222.0000

Преобразователь интерфейса KNX для подключения к электродвигателю штор или жалюзи. Использует соединение по RS485 через разъём RJ12. Поддерживает настройку предельных положений, автоматическую идентификацию адреса двигателя и стандартную процедуру загрузки параметров KNX.

Подробнее о WD0222.0000 на сайте производителя

WD0222.0001

Модуль с аналогичным функционалом, подключаемый к магистрали RS485 через двухпроводной винтовой терминал A–B. Обеспечивает совместимость с электроприводами, поддерживающими протокол RS485, и настройку в ETS как стандартное устройство KNX.

Подробнее о WD0222.0001 на сайте производителя
