Настройка WirenBoard

Настраиваем связь с WirenBoard и получаем тэги для управления оборудованием.

Переходим в раздел «WirenBoard»

В поле IP адрес нужно указать адрес WirenBoard контроллера в локальной сети к которому мы подключаемся, если ПО "Сервер XIOT-PLC" установлен на том же контроллере, который нужно подключить к проекту, указываем localhost. Порт указываем в обоих случаях указываем 1883.
Можно подключить до 5 контроллеров WirenBoard. И настроить общий интерфейс управления и диспетчеризации. Если в системе от 2 до 5 контроллеров WirenBoard, то ПО "Сервер XIOT-PLC" устанавливается только на 1 контроллер для управления всей системой.

После заполнения поля, переводим переключатель в правое положение ВКЛ.
Файл:Xiot 25.png
Закрываем раздел «Драйверы» и выгружаем программу на контроллер.

После загрузки, возвращаемся в настройку WirenBoard. Если данные указаны правильно, увидим надпись ПОДКЛЮЧЕН и зеленую индикацию.
Файл:Xiot 27.png
После успешного подключения платы нажимаем кнопку "Получить топики":
Файл:Xiot 28.png

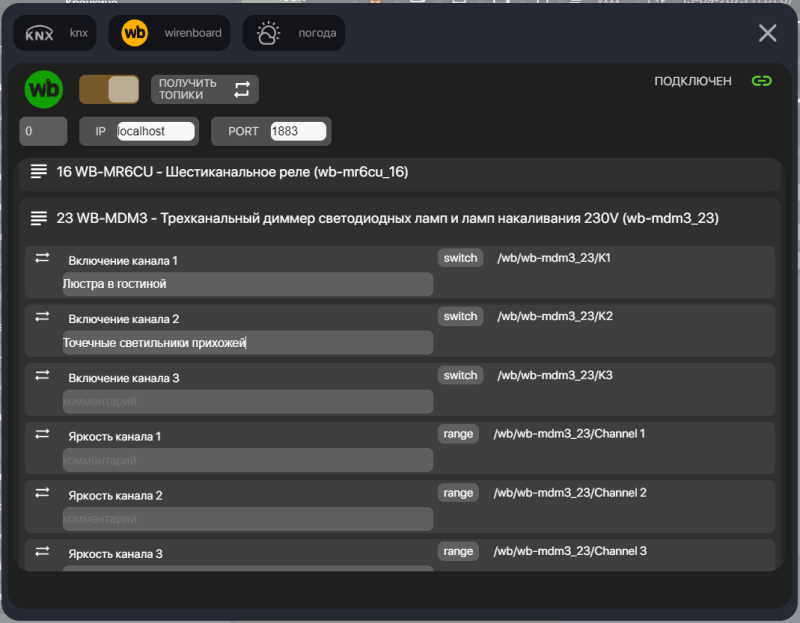

После завершения процесса получения топиков в интерфейс выводится список доступных устройств.
Файл:Xiot 29.png
Список устройств для удобства сортируется по адресу модбас. Топики понятно подписаны, можно добавлять комментарии к каждому топику.

Сохраняем проект и загружаем на контроллер.

Настройка подключения к WirenBoard завершена.

После настройки WirenBoard вы можете вернуться в меню Настройка драйверов и настроить драйверы для других типов контроллеров.

Либо перейти к следующему шагу и произвести привязку виртуальных устройств к реальным. Подробное описание приведено в разделе Привязка реальных устройств к виртуальным.
