📐 Создать таблицу

Команда Создать таблицу используется для преобразования вручную начерченной таблицы, составленной из примитивов (линий, текста, блоков), в полноценный табличный объект AutoCAD.

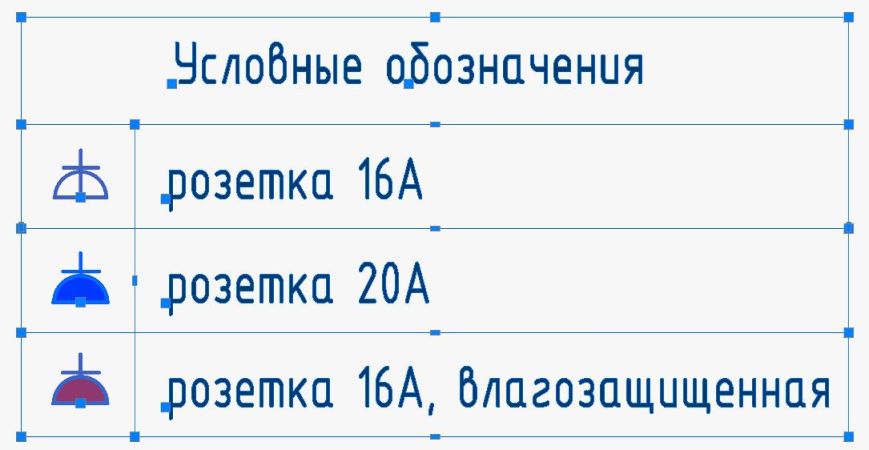

Выделенные примитивы

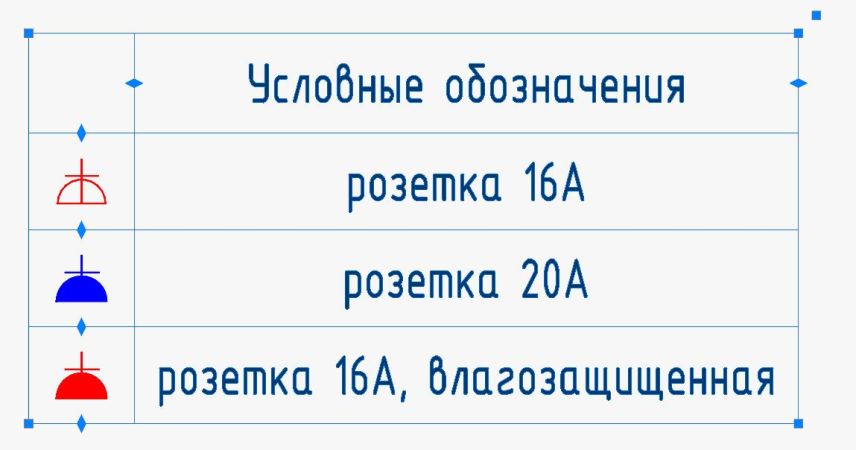

Созданная таблица из примитивов

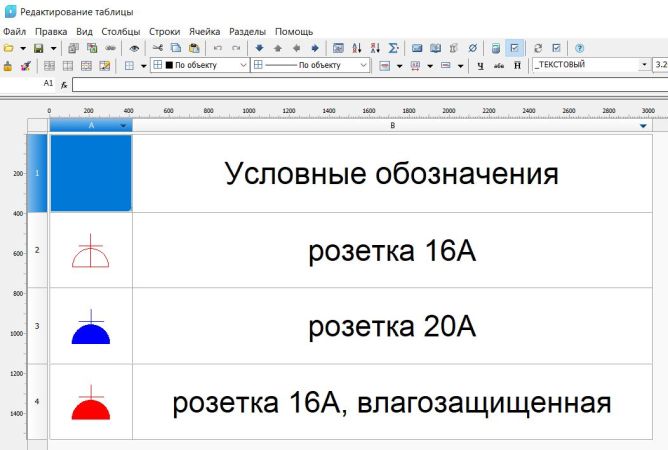

Созданная таблица из примитивов в редактора NanoCAD

▶️ Порядок работы

Нажимаем кнопку Создать таблицу.
Появляется запрос на выбор примитивов:

 * Выделяются полилинии, прямоугольники, отрезки — они формируют сетку таблицы.
 * Выделяется однострочный текст, многострочный текст, блоки — они заполняют ячейки.

🧾 Требования к разметке

Однострочный текст не должен выходить за границы ячеек.
Многострочный текст допускается, если рамка форматирования полностью укладывается в ячейку.
В одной ячейке может быть несколько отдельных однострочных текстов — они объединяются в одну строку.
Блоки допускаются, но:

 * Должны располагаться внутри ячейки.
 * Один блок на одну ячейку.
 * Блоки не участвуют в построении сетки.

⚙️ Что учитывается при формировании

Геометрия и размеры таблицы.
Положение и поворот текста.
Цвет текста — по базовому свойству объекта, не по слою.
Масштаб и поворот блоков.
Выравнивание текста задаётся по внутренним свойствам:

 * Если в свойствах текста указано выравнивание по центру — оно будет сохранено.
 * Простое размещение по центру графически — не влияет.

📌 Особенности

Результирующая таблица максимально точно повторяет начерченную по содержанию и размерам.
Распознавание выполняется по структуре примитивов — при нарушении логики таблица может быть сформирована с ошибками.

📎 Примечание

Таблица становится полноценным объектом AutoCAD — пригодным для редактирования и экспорта.
Используется для обработки таблиц, нарисованных вручную по старым шаблонам, стандартам или при импорте графики.
