Правильное подключение автоматических выключателей к УЗО

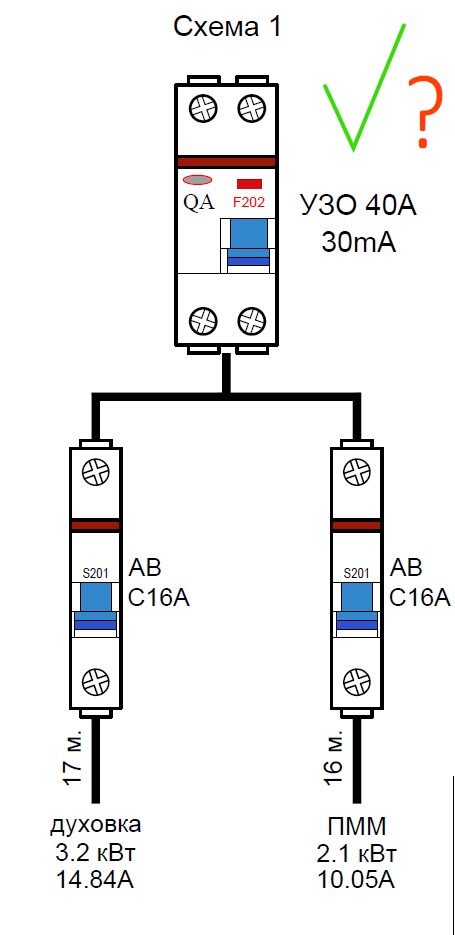

Схема 1 — Условно допустимо

Согласно правилам ПУЭ 7.1.83, суммарный ток нагрузки не должен превышать 25А. 30мА ≈ 10мА * (0.4√25А) Если нагрузка не известна, то необходимо применять 3% от тока нагрузки, номинал АВ. Если же нагрузка известна (касается стационарного оборудования), то можно подключить более одного автомата к УЗО, предварительно выполнив расчёт. Пример расчёта приведён ниже. При добавлении АВ к УЗО, номинал УЗО должен быть равен или выше суммы номиналов АВ.

Пример расчётной проверки на ток утечки

Сначала найдём ток наших нагрузок по следующей формуле: I = P / (cosφ × 220 × 1000)

где: I — сила тока, A P — установленная мощность нагрузки cosφ — коэффициент мощности нагрузки

14.84 = 3.2 / 0.98 × 220 / 1000

(14.84 + 10.05) * 0.4 + ((17 + 16) * 0.01) = 10.286мА УЗО 40А 30мА — 1/3 = 10мА < 10.286мА

→ Из схемы видно, что мы не можем применить её согласно ПУЭ, но если учесть не одновременность использования нагрузки и не большое превышение — можем оставить.

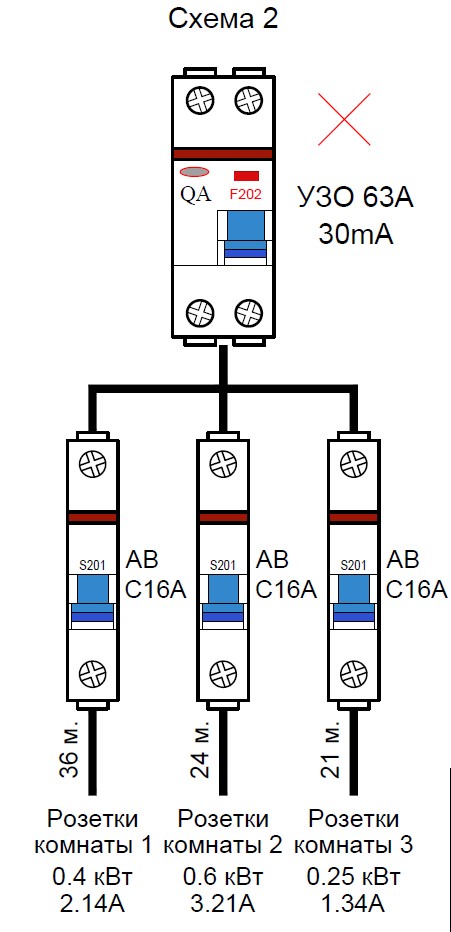

Схема 2 — Запрещено

((16 + 16 + 16) * 0.4) + ((36 + 24 + 21) * 0.01) = 20.1мА УЗО 63А 30мА — 1/3 = 10мА < 20.1мА

→ Так как в схеме используются розетки без бытовых приборов, то посчитать ток утечки не представляется возможным, но так как все автоматы стоят по номиналу С16 — данную схему использовать не можем.

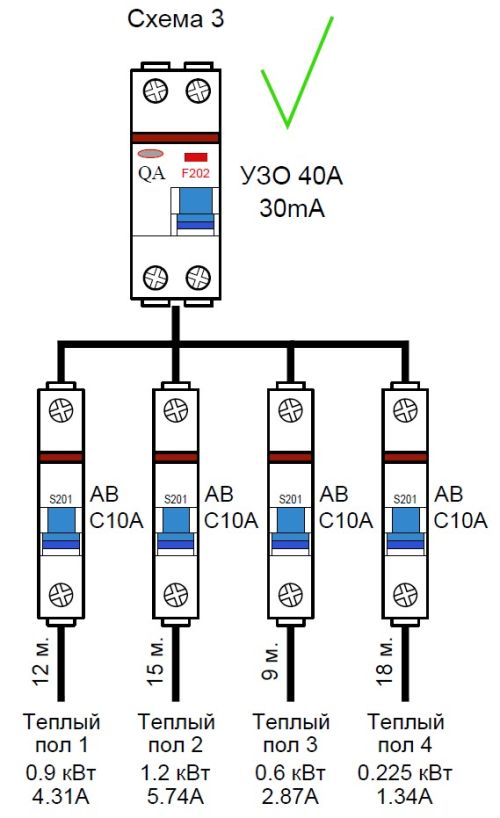

Схема 3 — Разрешено

((4.31 + 5.74 + 2.87 + 1.08) * 0.4) + ((12 + 15 + 9 + 18) * 0.01) = 6.14мА УЗО 40А 30мА — 1/3 = 10мА > 6.14мА

→ Тёплый пол также является стационарным оборудованием, и мы знаем его мощность, поэтому применяем при расчёте не номинальный ток, а мощностной. → Данную схему использовать можно.

Примечание

Согласно правилам ПУЭ 7.1.75, все розетки санузлов, применяемые через УЗО,

должны обеспечивать надёжную коммутацию цепей нагрузки с учётом возможных перегрузок. То есть номинал УЗО должен быть равен или выше номиналов АВ, суммы номиналов АВ. Устройство может выйти из строя при одновременной аварии защиты в экстренной ситуации.

Согласно ПУЭ 7.1.83 — если нагрузка известна

(например, электрические печи, электрокотлы и прочее стационарное оборудование), то расчёт ведётся по мощности. В других случаях — по номиналу автоматов.

Ток утечки считается из расчёта 10 мкА на 1 метр длины фазного провода.

← Назад к разделу «Нормы, ГОСТы, правила проектирования и инструкции»
