Circuit-breaker-to-rcd-wiring: различия между версиями
Taxiot (обсуждение | вклад) Нет описания правки |
Taxiot (обсуждение | вклад) Нет описания правки |
||
| Строка 1: | Строка 1: | ||
__NOTOC__ | __NOTOC__ | ||
[[Файл:УЗО | === Правильное подключение к УЗО === | ||
[[Файл:УЗО | |||
Согласно правилам ПУЭ 7.1.83, суммарный ток нагрузки не должен превышать 25А. | |||
30мА ≈ 10мА * (0.4√25А) | |||
Если нагрузка не известна, то необходимо применять 3% от тока нагрузки, номинал АВ. | |||
Если же нагрузка известна (касается стационарного оборудования), то можно подключить более одного автомата к УЗО, предварительно выполнив расчёт. | |||
Пример расчёта приведён ниже. При добавлении АВ к УЗО, номинал УЗО должен быть равен или выше суммы номиналов АВ. | |||
=== Пример расчётной проверки на ток утечки === | |||
Сначала найдём ток наших нагрузок по следующей формуле: | |||
I = P / (cosφ × U) | |||
где: | |||
I — сила тока, A | |||
P — установленная мощность нагрузки | |||
cosφ — коэффициент мощности нагрузки | |||
Пример: | |||
14.84A = 3.2 / (0.98 × 220 / 1000) | |||
==== Схема 1 ==== | |||
[[Файл:УЗО_сх_01.jpg|400px|безрамки|центр]] | |||
(14.84 + 10.05) * 0.4 + ((17 + 16) * 0.01) = '''10.286мА''' | |||
УЗО 40А 30мА — 1/3 = 10мА < 10.286мА | |||
→ Из схемы видно, что не можем применить её согласно ПУЭ, но если учесть не одновременность использования нагрузки и не большое превышение, то '''можем оставить''' | |||
==== Схема 2 ==== | |||
[[Файл:УЗО_сх_02.jpg|400px|безрамки|центр]] | |||
((16+16+16) * 0.4) + ((36+24+21) * 0.01) = '''20.1мА''' | |||
УЗО 63А 30мА — 1/3 = 10мА < 20.1мА | |||
→ Так как в схеме используются розетки без бытовых приборов, то посчитать ток утечки не представляется возможным, но так как все автоматы стоят по номиналу для С16, '''данную схему использовать не можем''' | |||
==== Схема 3 ==== | |||
[[Файл:УЗО_сх_03.jpg|400px|безрамки|центр]] | |||
((4.31 + 5.74 + 2.87 + 1.08) * 0.4) + ((12 + 15 + 9 + 18) * 0.01) = '''6.14мА''' | |||
УЗО 40А 30мА | |||
→ 1/3 = 10мА > 6.14мА | |||
→ Тёплый пол так же является стационарным оборудованием и мы знаем его мощность, по этому применяем при расчёте не номинальный ток, а мощностной — '''данную схему использовать можно''' | |||
== Примечание == | |||
# Согласно правилам ПУЭ 7.1.75 все розетки санузлов подключаемые через УЗО должны обеспечивать надёжную коммутацию цепей нагрузки с учётом возможных перегрузок. То есть, номинал УЗО должен быть равен или выше номиналов АВ, суммы номиналов АВ. Устройство может выйти из строя при одновременной аварии защиты в экстренной ситуации. | |||
# Согласно ПУЭ 7.1.83 — если нагрузка известна (например, электрические печи или другое стационарное и permanently working оборудование), то расчёт ведётся по мощности. В других случаях — по номиналу автоматов. | |||
# УЗО на 30мА, а ток утечки считается — из расчёта 10мА на 1 м длины фазного провода. | |||
---- | |||
[[Нормы, ГОСТы и правила проектирования|← Назад к разделу «Нормы, ГОСТы, правила проектирования и инструкции»]] | |||
Версия от 10:46, 23 июня 2025
Правильное подключение к УЗО
Согласно правилам ПУЭ 7.1.83, суммарный ток нагрузки не должен превышать 25А. 30мА ≈ 10мА * (0.4√25А) Если нагрузка не известна, то необходимо применять 3% от тока нагрузки, номинал АВ. Если же нагрузка известна (касается стационарного оборудования), то можно подключить более одного автомата к УЗО, предварительно выполнив расчёт. Пример расчёта приведён ниже. При добавлении АВ к УЗО, номинал УЗО должен быть равен или выше суммы номиналов АВ.
Пример расчётной проверки на ток утечки
Сначала найдём ток наших нагрузок по следующей формуле: I = P / (cosφ × U) где: I — сила тока, A P — установленная мощность нагрузки cosφ — коэффициент мощности нагрузки
Пример: 14.84A = 3.2 / (0.98 × 220 / 1000)

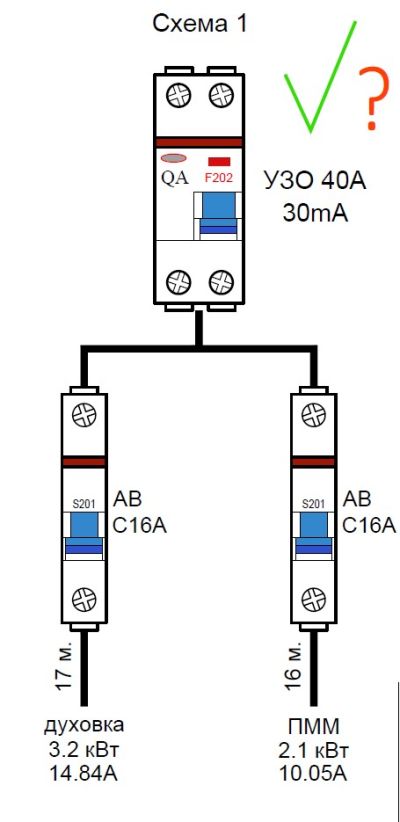

Схема 1

(14.84 + 10.05) * 0.4 + ((17 + 16) * 0.01) = 10.286мА УЗО 40А 30мА — 1/3 = 10мА < 10.286мА → Из схемы видно, что не можем применить её согласно ПУЭ, но если учесть не одновременность использования нагрузки и не большое превышение, то можем оставить

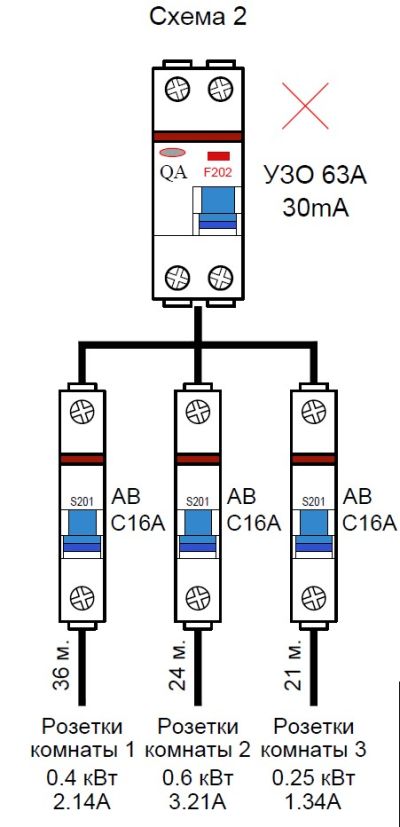

Схема 2

((16+16+16) * 0.4) + ((36+24+21) * 0.01) = 20.1мА УЗО 63А 30мА — 1/3 = 10мА < 20.1мА → Так как в схеме используются розетки без бытовых приборов, то посчитать ток утечки не представляется возможным, но так как все автоматы стоят по номиналу для С16, данную схему использовать не можем

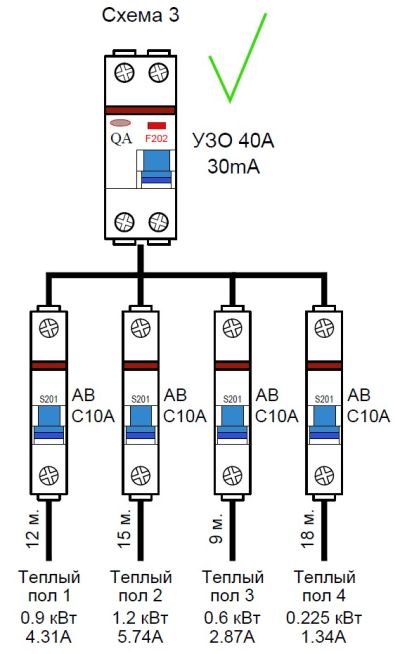

Схема 3

((4.31 + 5.74 + 2.87 + 1.08) * 0.4) + ((12 + 15 + 9 + 18) * 0.01) = 6.14мА УЗО 40А 30мА → 1/3 = 10мА > 6.14мА → Тёплый пол так же является стационарным оборудованием и мы знаем его мощность, по этому применяем при расчёте не номинальный ток, а мощностной — данную схему использовать можно
Примечание
- Согласно правилам ПУЭ 7.1.75 все розетки санузлов подключаемые через УЗО должны обеспечивать надёжную коммутацию цепей нагрузки с учётом возможных перегрузок. То есть, номинал УЗО должен быть равен или выше номиналов АВ, суммы номиналов АВ. Устройство может выйти из строя при одновременной аварии защиты в экстренной ситуации.
- Согласно ПУЭ 7.1.83 — если нагрузка известна (например, электрические печи или другое стационарное и permanently working оборудование), то расчёт ведётся по мощности. В других случаях — по номиналу автоматов.
- УЗО на 30мА, а ток утечки считается — из расчёта 10мА на 1 м длины фазного провода.
← Назад к разделу «Нормы, ГОСТы, правила проектирования и инструкции»
