Выбор кабеля по типу потребителя и его нагрузке

Для обеспечения безопасной и надёжной работы электрических устройств необходимо правильно подобрать сечение кабеля, соответствующее номинальному току потребителя. В таблице приведены рекомендуемые номиналы автоматических выключателей (АВ), устройств защитного отключения (УЗО/АВДТ) и маркировка кабеля в зависимости от типа подключаемой нагрузки.

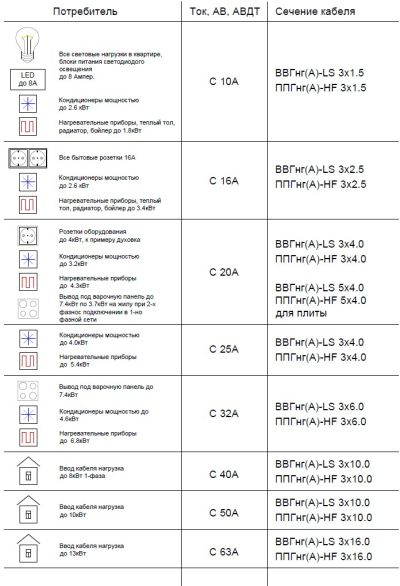

Выбор кабеля по типу нагрузки (с графическими обозначениями потребителей)

Таблица. Рекомендуемые номиналы и сечение кабеля по нагрузке

Тип нагрузки	Номинал автомата	Сечение кабеля
Освещение, блоки питания светодиодов до 8А Кондиционеры до 2.6 кВт Обогрев до 1.8 кВт	С 10А	ВВГнг(А)-LS 3×1.5 ППГнг(А)-HF 3×1.5
Бытовые розетки 16А Кондиционеры до 2.6 кВт Обогрев до 3.4 кВт	С 16А	ВВГнг(А)-LS 3×2.5 ППГнг(А)-HF 3×2.5
Розетки под духовой шкаф до 4 кВт Кондиционеры до 3.2 кВт Обогрев до 4.3 кВт Плита до 7.4 кВт (2×3.7 кВт по 2 фазам)	С 20А	ВВГнг(А)-LS 3×4.0 ППГнг(А)-HF 3×4.0 ВВГнг(А)-LS 5×4.0 ППГнг(А)-HF 5×4.0 (для плиты)
Кондиционеры до 4.0 кВт Обогрев до 5.4 кВт	С 25А	ВВГнг(А)-LS 3×4.0 ППГнг(А)-HF 3×4.0
Варочная панель до 7.4 кВт Кондиционеры до 4.6 кВт Обогрев до 6.8 кВт	С 32А	ВВГнг(А)-LS 3×6.0 ППГнг(А)-HF 3×6.0
Ввод питания 1-фаза до 8 кВт	С 40А	ВВГнг(А)-LS 3×10.0 ППГнг(А)-HF 3×10.0
Ввод питания до 10 кВт	С 50А	ВВГнг(А)-LS 3×10.0 ППГнг(А)-HF 3×10.0
Ввод питания до 13 кВт	С 63А	ВВГнг(А)-LS 3×16.0 ППГнг(А)-HF 3×16.0

---
