📐 Общие положения

При прокладке электрических линий от распределительного щита до конечных потребителей (розетки, светильники и т.п.), необходимо производить маркировку кабеля с соблюдением следующих требований:

• Маркировка наносится с двух сторон кабеля — у щита и у потребителя.
• При наличии шлейфового подключения (кабель от розетки к розетке или от светильника к светильнику), одинаковая маркировка должна быть на всех участках одной группы.
• Пример: если на схеме указана маркировка "Гр.15", она применяется:
  • со стороны щита;
  • на всех промежуточных участках;
  • в подрозетниках, подрозетниках с отводом и у конечной точки.

Маркировка должна соответствовать проектной документации без отклонений или сокращений.

🧯 Резерв по длине

При выпуске кабелей предусматривается запас:

• 3000 мм от щита до потолка и от пола до щита;
• 1000 мм от потолка для светильников;
• 1000 мм от подрозетников — для последующего переноса или корректировки мест установки.

Это обеспечивает возможность адаптации без замены трасс при отделке помещения.

🧩 Иллюстрации

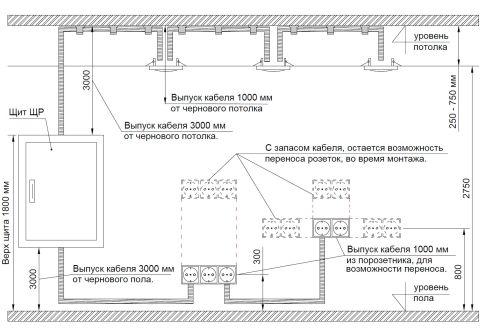

Рисунок 1 – Выпуски кабеля с запасом

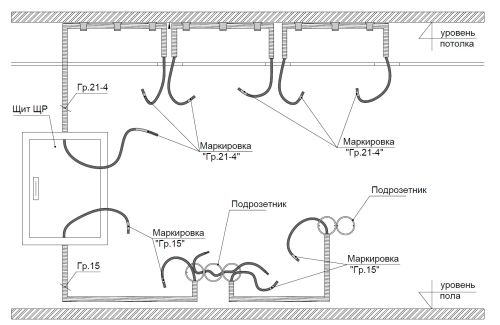

Рисунок 2 – Реализация групп с маркировкой

✅ Итоги

• Все кабели должны быть однозначно идентифицированы с двух сторон;
• Отступления от проектной маркировки не допускаются;
• Запас кабеля — обязательное условие для возможной адаптации расположения устройств.

---
