__NOTOC__ | __NOTOC__ | ||
[[Файл: | |||
[[Файл: | == 📘 Назначение и область применения == | ||
Инструкция описывает вариант установки распределительного щита серии '''ABB U''' с глубиной 120–160 мм в перегородках и черновых стенах. Применяется в жилых и административных объектах, где требуется встраивание с последующей отделкой. Кабельные вводы организуются с соблюдением отступов, через ПВХ трубы или перфорированные лотки. | |||
== 🧭 Варианты размещения щита == | |||
'''Вариант 1. Встраивание в стену.''' | |||
Подготавливается ниша глубиной от 120 до 160 мм. От стен до кабельных трасс соблюдается отступ '''не менее 100 мм'''. Монтаж выполняется вровень с черновой поверхностью, далее выполняется отделка. | |||
'''Вариант 2. Монтаж на стену с последующей зашивкой.''' | |||
Щит устанавливается на монтажный каркас (например, из профиля под ГКЛ), на расстоянии 120–160 мм от стены. Допускается частичное углубление корпуса в стену на 20–60 мм, в зависимости от модели. Облицовка выполняется после разводки. | |||
== 🧷 Конструктивная схема установки == | |||
* Щит крепится к стене или на каркас; | |||
* Трассы прокладываются в ПВХ трубах П16–П25 по полу и потолку; | |||
* Рекомендуемый отступ от стены до кабельной трассы — '''100 мм'''; | |||
* При установке на каркас используются перфорированные оцинкованные лотки '''DKC серии I5 Combitech 150×100 мм'''; | |||
* Обшивка — ГКЛ по металлическому профилю. | |||
== 🛠️ Материалы и элементы == | |||
* '''Распределительный щит ABB серии U''', глубина 120–160 мм; | |||
* '''Лотки перфорированные оцинкованные 150×100 мм, DKC I5 Combitech'''; | |||
* Профиль стоечный/направляющий для ГКЛ; | |||
* ПВХ трубы П16–П25 для прокладки трасс; | |||
* Листы ГКЛ, финишная отделка. | |||
== 🖼️ Схемы установки щита == | |||
<table style="width:100%; border:0;"> | |||
<tr valign="top"> | |||
<td align="center" style="width:50%;"> | |||
[[Файл:МонтЩит_01.jpg|500px]] | |||

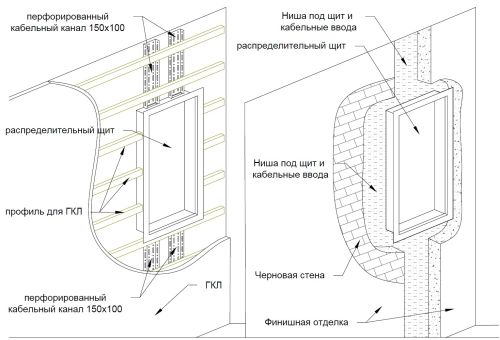

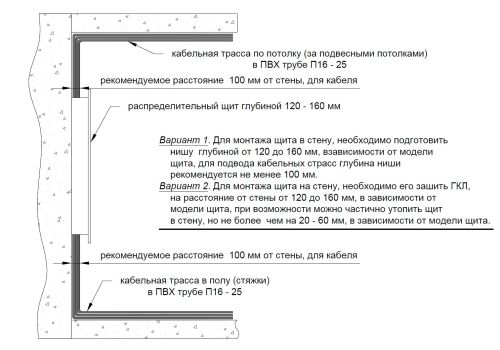

<br />''Рисунок 1 – Изометрия установки щита'' | |||
</td> | |||
<td align="center" style="width:50%;"> | |||
[[Файл:МонтЩит_02.jpg|500px]] | |||
<br />''Рисунок 2 – Разрез стены с щитом'' | |||
</td> | |||
</tr> | |||
</table> | |||
---- | |||
[[Нормы, ГОСТы и правила проектирования|← Назад к разделу «Нормы, ГОСТы и правила проектирования»]] | |||
