[[Файл: | = ⚙️ Способ установки навесного щита серии ABB ComfortLine = | ||
[[Файл:УстЩит_01.jpg|600px|слева]] | |||
<br style="clear:both;" /> | |||

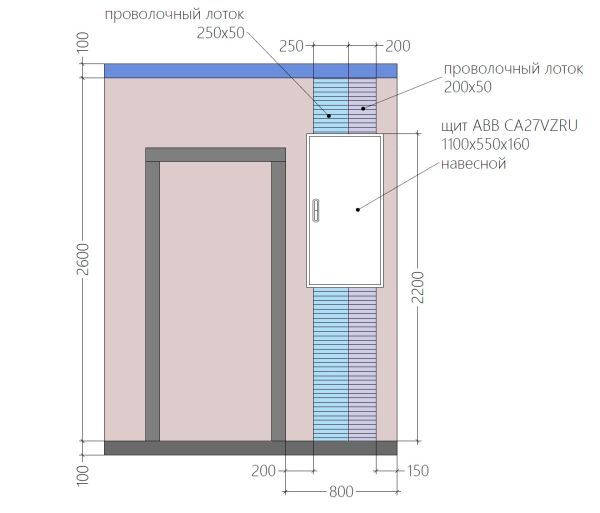

'''''Рисунок 1 – Фронтальный вид установки щита''''' | |||
[[Файл:УстЩит_02.jpg|600px|слева]] | |||
<br style="clear:both;" /> | |||

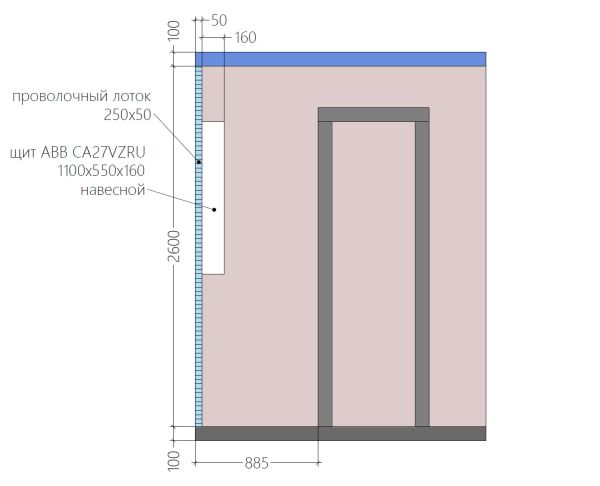

'''''Рисунок 2 – Боковой вид установки щита''''' | |||
== 🧷 Монтаж щита == | |||
Щит серии ABB ComfortLine устанавливается навесным способом. Крепление осуществляется на шпильки М8 через забивные анкеры. Щит монтируется с отступом от стены, чтобы за ним можно было установить вертикальные кабельные лотки. | |||
Крепёж щита ориентируется по центру между лотками, чтобы не пересекаться с проволокой. | |||
Порядок монтажа: | |||
* Размечаются точки под анкера для крепления щита; | |||
* Устанавливаются лотки, так чтобы отверстия для крепления щита находились '''снаружи''' их габарита; | |||
* Лотки крепятся к стене на кронштейны (DKC BMM1030 и BMM1015) с шагом '''не более 1 метра'''; | |||
* В установленные анкеры вкручиваются шпильки; | |||
* Щит навешивается и фиксируется гайками с насечкой; | |||
* Излишки шпилек обрезаются заподлицо. | |||
После установки щита: | |||
* Конструкцию можно зашить ГКЛ и установить декоративную дверцу или зеркало; | |||
* Лотки можно оставить открытыми для обслуживания; | |||
* Если отверстие снизу закрыто дверцей в пол, можно легко перетягивать кабели в будущем; | |||
* При наличии натяжного потолка — его можно временно снять, проложить кабель, и вернуть назад, не демонтируя зашитый короб. | |||
== 📐 Установка вертикальных лотков == | |||
Позади щита монтируются два вертикальных проволочных лотка: | |||
* '''DKC FC5030''' (50×300 мм) — под силовые линии; | |||
* '''DKC FC5015''' (50×150 мм) — под слаботочные сети. | |||
Лотки монтируются от пола до потолка и центрируются относительно корпуса щита. | |||
Крепление к стене осуществляется через: | |||
* '''DKC BMM1030''' — для 300 мм; | |||
* '''DKC BMM1015''' — для 150 мм; | |||
* Шаг установки не более 1 м; | |||
* Дополнительно используется крепёжный комплект №1 — '''DKC CM350001'''. | |||
Такое решение обеспечивает полное разделение сетей и свободный доступ при обслуживании. | |||
== 🛠️ Материалы для монтажа == | |||
* Проволочный лоток 50×150, L=3000 — '''DKC FC5015''' | |||
* Проволочный лоток 50×300, L=3000 — '''DKC FC5030''' | |||
* Крепление к стене 150 мм — '''DKC BMM1015''' | |||
* Крепление к стене 300 мм — '''DKC BMM1030''' | |||
* Крепёжный комплект №1 — '''DKC CM350001''' | |||
* Забивной анкер М8 — '''DKC CM400830''' | |||
* Шпилька М8×2000 — '''DKC CM200802''' | |||
* Гайка с насечкой М8 — '''DKC CM100800''' | |||
== ⚠️ Примечание == | |||
Такой способ монтажа позволяет: | |||
* Гибко подводить кабели к щиту; | |||
* Изолировать силовые и сигнальные линии; | |||
* Обеспечить удобный доступ к трассам; | |||
* Избежать ограничений, связанных с подводкой кабелей по полу после укладки чистового покрытия. | |||
Монтаж не нарушает капитальные конструкции, полностью совместим с финишной отделкой помещения и подходит для интеграции в интерьер. | |||
Размещение щита выполнено в техническом помещении из негорючих материалов, в соответствии с [[ПУЭ 7.1.22|п. 7.1.22 ПУЭ]]. | |||
---- | |||
