== 🧩 Стандартная схема подключения == | |||
[[Файл: | [[Файл:ТермоРег_01.jpg|центр|800px]] | ||
'''''Рисунок 1 – Стандартное подключение нагревателя к терморегулятору''''' | |||
В данной схеме: | |||
* 🔌 Напрямую подключается нагревательный кабель к выходу терморегулятора; | |||
* 🌡️ Используется встроенный датчик температуры; | |||
* ⚠️ Максимальная нагрузка: **до 16 А**; | |||
* 🧱 Идеально подходит для одиночных помещений без внешнего управления. | |||
== 📶 Подключение с внешним реле управления == | |||
[[Файл:ТермоРег_02.jpg|центр|800px]] | |||
'''''Рисунок 2 – Подключение с внешним реле и возможностью "Умного дома"''''' | |||
Преимущества схемы: | |||
* 💾 Сохраняется локальная уставка терморегулятора; | |||
* 🕹️ Управление возможно через внешний контроллер (например, модуль "Умный дом"); | |||
* 🔁 Цепь управления разделяется от цепи нагрузки; | |||
* ⚙️ Гибкость при модернизации или автоматизации. | |||
== 💻 Подключение через терморегулятор с поддержкой KNX / ModBus == | |||
[[Файл:ТермоРег_03.jpg|центр|800px]] | |||

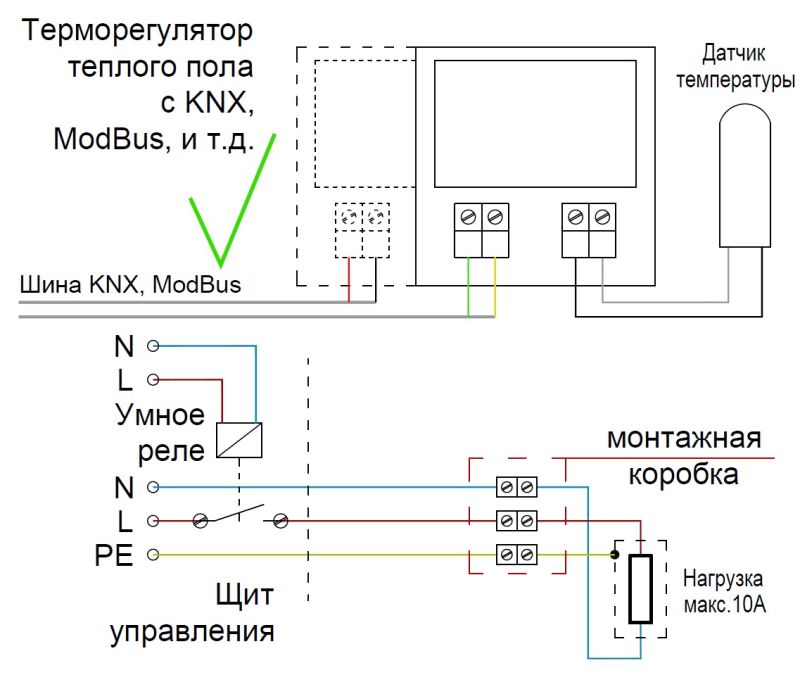

'''''Рисунок 3 – Терморегулятор с интеграцией по шине KNX / ModBus''''' | |||
Особенности: | |||
* 🌐 Терморегулятор подключается к системам диспетчеризации через цифровую шину; | |||
* 🧠 Управление температурой ведётся из общей системы "Умного здания"; | |||
* ⚡ Нагрузка управляется внешним "умным реле"; | |||
* 📦 Монтажная коробка требуется для коммутации нагревателя. | |||
== 🌍 Полная схема с дистанционным управлением == | |||
[[Файл:ТермоРег_04.jpg|центр|800px]] | |||

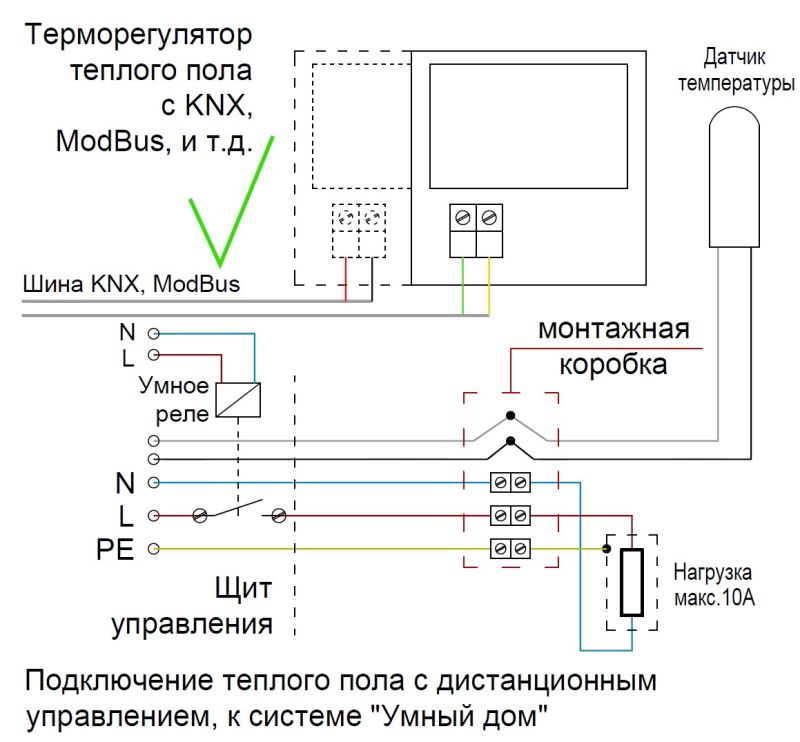

'''''Рисунок 4 – Интеграция тёплого пола в систему "Умный дом" с расширенным управлением''''' | |||
Функции: | |||
* 📱 Управление из мобильного приложения, SCADA или голосового ассистента; | |||
* 💡 Автоматическое включение по расписанию или датчику присутствия; | |||
* 🧩 Используется KNX / ModBus совместимый регулятор; | |||
* ⚠️ Максимальная нагрузка реле: **10 А**, используется монтажная коробка. | |||
Эта инструкция охватывает: | |||
* 🔧 Различные способы подключения электрического тёплого пола; | |||
* 🧠 Интеграцию в современные системы автоматизации зданий; | |||
* 🔌 Подключение силовых и сигнальных цепей с соблюдением безопасности. | |||
== ✅ Рекомендации по монтажу == | |||
* 📏 Соблюдать допустимую нагрузку регулятора и реле (10–16 А); | |||
* 🛡️ Использовать сертифицированные коммутационные компоненты; | |||
* ⚠️ Не перегружать контакты и правильно выбирать сечение провода; | |||
* 💡 При работе с "Умным домом" заранее предусматривать шину связи и сценарии управления. | |||
== 🔚 Заключение == | |||
Выбор подходящей схемы подключения зависит от: | |||
* 🔋 требуемого уровня автоматизации; | |||
* 📶 совместимости с другими системами управления; | |||
* 🧱 типа помещения и планируемой нагрузки. | |||
'''💡 Грамотный выбор схемы подключения обеспечивает надёжность, комфорт и энергоэффективность!''' | |||
---- | ---- | ||
